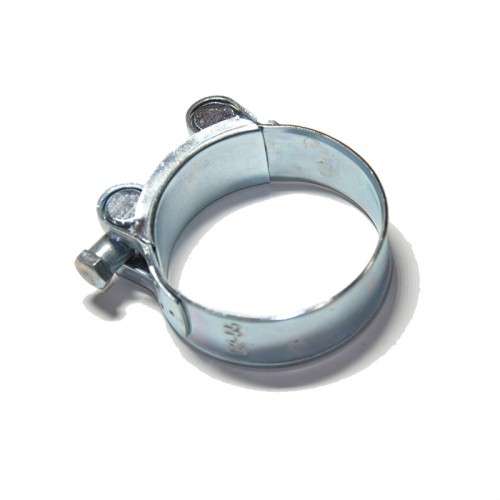

Čeľusťová spona W1 68–73 mm je masívna pozinkovaná hadicová spona na hadice s vonkajším priemerom 68 až 73 mm, ktorá sa sťahuje šesťhrannou skrutkou M8x75 cez dve čeľuste. Pás široký 24 mm a hrubý 1,5 mm je z ocele DD11 s pevnosťou v ťahu 320 MPa; označenie W1 znamená, že všetky diely spony sú z pozinkovanej ocele. Ide o vysokotlakovú sponu, ktorá na hrubostennej hadici vyvinie väčší prítlak než bežná spona so závitovkou.

Použitie

Hodí sa na tlakové a sacie hadice s hrubou stenou. Rozmer zvoľte tak, aby vonkajší priemer hadice nasadenej na tŕni bol približne v strede rozsahu, a skrutku doťahujte kľúčom alebo hlavicou 13 mm – poslúžia vidlicové a očkové kľúče.

Časté otázky

Čo znamená W1 pri hadicovej spone?
Trieda W1 (označovanie ako pri hadicových sponách podľa DIN 3017) hovorí, že pás, skrutka aj ostatné diely sú z pozinkovanej ocele; triedy W2, W4 a W5 majú diely z nerezu, a preto sa hodia do vlhkého a agresívneho prostredia.

Na aký priemer hadice je čeľusťová spona 68–73 mm?
Na hadice, ktorých vonkajší priemer po nasadení na tŕň je 68 až 73 mm. Pri priemere 74 mm a viac treba zvoliť ďalší rozmer radu, 74–79 mm.

Čím sa líši čeľusťová spona od bežnej hadicovej spony?
Má širší a hrubší pás a namiesto závitovky skrutku so šesťhrannou hlavou, preto znesie väčšiu uťahovaciu silu. Na tenkostenné hadice stačia bežné hadicové spony so závitovkou.
