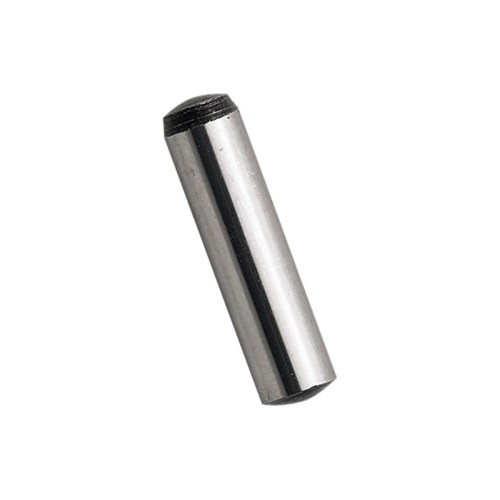

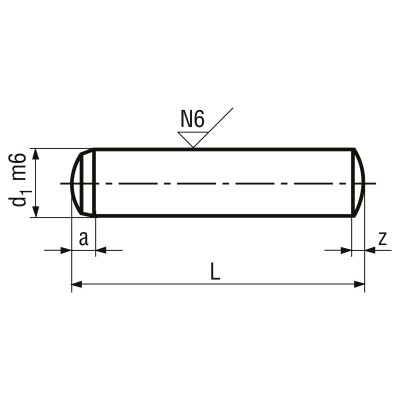

Kalený valcový kolík 10x60 DIN 6325 je presný oceľový kolík s priemerom 10 mm v tolerancii m6 a dĺžkou 60 mm, ktorý slúži na presné vzájomné ustavenie dvoch strojných dielov. Je kalený a brúsený s tvrdosťou 550–650 HV, jeden koniec má zaoblený a druhý zrazený, aby sa ľahko zaviedol do otvoru. Označenie m6 je tolerančné pole priemeru, nie metrický závit; stiahnutú normu DIN 6325 dnes nahrádza ekvivalentná ISO 8734.

Použitie

Kolík sa nalisuje do vystruženého otvoru 10 H7, kde zaručí opakovateľnú polohu foriem, prípravkov, prírub či ložiskových telies. Otvor vŕtajte vrtákom do kovu s prídavkom na vystruženie a dokončite výstružníkom; do slepých otvorov, z ktorých treba kolík neskôr vyťahovať, sú vhodnejšie kalené kolíky s vnútorným závitom DIN7979.

Časté otázky

Čo znamená m6 pri valcovom kolíku?
Je to tolerancia priemeru – kolík je nepatrne väčší ako menovitých 10 mm, takže v otvore s toleranciou H7 vytvorí tesné prechodné uloženie a do otvoru sa nalisuje.

Aký je rozdiel medzi kaleným kolíkom DIN 6325 a pružným kolíkom DIN 1481?
Kalený kolík je plný a brúsený, preto zaručí presnú polohu dielov, ale potrebuje vystružený otvor; pružné kolíky DIN1481 sú rozrezané rúrky, ktoré sa natlčú do bežne vŕtaného otvoru.

Koľko váži kolík 10x60?
Jeden kus váži približne 37 g.
