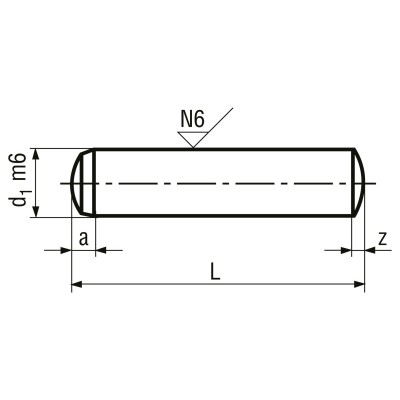

Kalený valcový kolík 3x14 DIN6325 je krátky presný kolík s priemerom 3 mm a dĺžkou 14 mm, ktorý fixuje polohu dvoch dielov tam, kde je naň málo miesta – v tenkých doskách prípravkov, krytoch či malých mechanizmoch. Oceľ je kalená na tvrdosť 550–650 HV a plášť kolíka je brúsený na drsnosť N6 (Ra 0,8 µm). Priemer v tolerancii m6 meria skutočne 3,002 až 3,008 mm, preto sa kolík do otvoru zalisuje.

Použitie

Otvory v oboch dieloch vŕtajte v zostave naraz vrtákom do kovu s prídavkom na vystruženie a dokončite výstružníkom na 3 H7. Ak sa diely budú rozoberať, vŕtajte otvor priechodný, aby sa kolík dal vyraziť priebojníkom menšieho priemeru.

Časté otázky

Čo znamená m6 pri valcovom kolíku 3x14?
Je to tolerančné pole priemeru – kolík je o 2 až 8 µm hrubší než 3 mm, takže v otvore H7 vznikne prechodné uloženie. Nejde o označenie závitu, kolík DIN 6325 nemá žiadny závit.

Aký je rozdiel medzi kolíkom DIN 6325 a DIN 7?
Oba majú priemer v tolerancii m6, ale valcové kolíky DIN7 sú z nekalenej ocele. Kalený kolík DIN 6325 je výrazne tvrdší, preto sa hodí do namáhaných a často skladaných prípravkov.

Ako sa meria dĺžka kolíka 3x14?
Údaj 14 mm je celková dĺžka kolíka od jedného konca po druhý; výrobná tolerancia dĺžky je ±0,5 mm.
