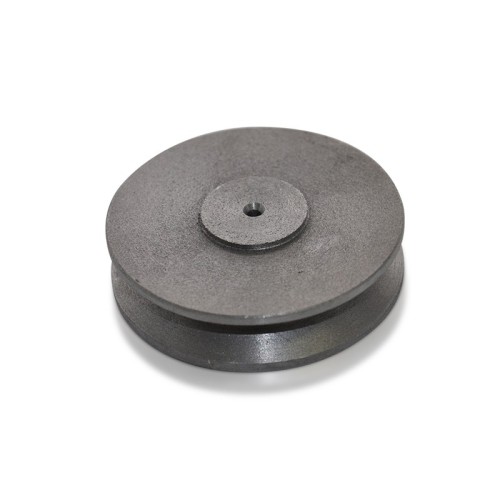

Liatinová kladka s nevŕtanou dierou Ø 70 mm je polotovar lanového kolieska pre laná do priemeru 8 mm – stredový otvor pre os alebo ložisko si vyvŕtate sami podľa vlastnej konštrukcie. Koliesko je odliate z tvárnej liatiny GGG 40 a dodáva sa bez povrchovej úpravy; drážka má šírku 11 mm a celková šírka kolieska je 19 mm. Výrobca pri tejto veľkosti uvádza nosnosť (WLL) 220 kg.

Použitie

Je vhodná na stavbu lanových vedení, posilňovacích strojov a závesných zariadení, kde potrebujete koliesko s vlastnou osou alebo ložiskom pre oceľové laná do 8 mm. Otvor vŕtajte kolmo a v strede náboja (ideálne na sústruhu alebo stojanovej vŕtačke), inak bude koliesko hádzať.

Časté otázky

Aké hrubé lano sa hodí do kladky 70 mm?
Drážka je určená pre lano s priemerom najviac 8 mm. Príliš hrubé lano sa v drážke odiera, príliš tenké môže z drážky vyskočiť alebo sa zaseknúť.

Aký otvor môžem do nevŕtanej kladky vyvŕtať?
Priemer otvoru zvolíte podľa osi alebo ložiska – rozmerová tabuľka radu pri tejto veľkosti uvádza otvor Ø 25 mm. Na liatinu stačia bežné vrtáky do kovu z HSS.

Unesie nevŕtaná kladka 220 kg?
Výrobca uvádza pracovné zaťaženie WLL 220 kg; skutočná únosnosť celej zostavy však závisí aj od osi, ložiska a držiaka, ktoré ku kladke zhotovíte.
