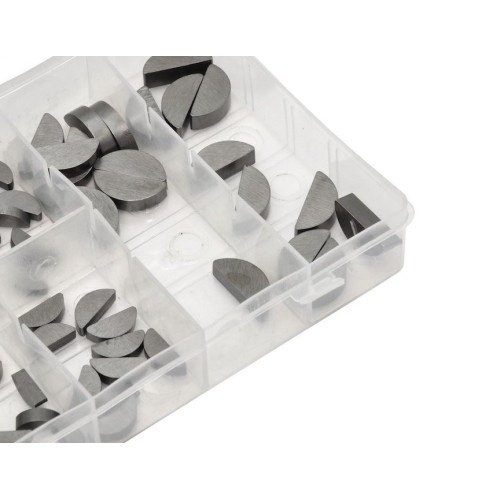

Polkruhové (Woodruffovo) pero Geko 3x5x13 je oceľové pero s rozmermi podľa DIN 6888, ktoré na hriadeli unáša náboj remenice alebo ozubeného kolesa a prenáša naň krútiaci moment. Má tvar polovičného disku a norma predpisuje toleranciu šírky h9 a výšky h12, vďaka čomu sedí v drážkach hriadeľa aj náboja s malou vôľou. Hoci sa mu hovorí aj klinové pero, nemá sklon ako klasický klin – náboj nezaklinuje, iba ho unáša.

Použitie

Pero sa vkladá do oblúkovej drážky, ktorá sa do hriadeľa frézuje kotúčovou frézou, a jeho vyčnievajúca časť zapadne do pozdĺžnej drážky v náboji. Takéto spoje sa používajú na obrábacích strojoch, v automobiloch (napríklad pri remenici alternátora), na snehových frézach či lodných skrutkách. Pero náboj v osi neistí: na kužeľovom hriadeli ho stačí z jednej strany dotiahnuť maticou, na valcovom ho zaistite napríklad tak, že kliešťami na poistné krúžky nasadíte poistný krúžok na hriadeľ.

Časté otázky

Čo znamenajú čísla 3x5x13 pri polkruhovom pere?
Šírka pera je 3 mm, výška 5 mm a číslo 13 je priemer oblúka v mm, ktorý musí zodpovedať drážke v hriadeli. Skutočná dĺžka pera je podľa DIN 6888 o niečo kratšia, približne 12,65 mm.

Na aký hriadeľ sa hodí polkruhové pero 3x5x13?
Tabuľka DIN 6888 priraďuje rozmer 3x5 hriadeľom s priemerom 8–10 mm (rad A) a 12–17 mm (rad B). Pri výmene rozhoduje rozmer existujúcej drážky, preto staré pero odmerajte posuvným meradlom.

Aký je rozdiel medzi polkruhovým a tesným perom?
Tesné pero DIN 6885 leží v priamej drážke po dĺžke hriadeľa, polkruhové v hlbšej oblúkovej drážke, ktorú netreba frézovať až k osadeniu hriadeľa a ktorá umožňuje rýchlu montáž aj demontáž. Hlbšia drážka však hriadeľ viac oslabuje, preto polkruhové pero prenesie menší krútiaci moment a nehodí sa pri striedavom smere zaťaženia.
