Vodiace koliesko Ø 60 mm s guľatou drážkou, uložené v pozinkovanom oceľovom puzdre, ktoré sa zapúšťa do spodného uzavretého profilu (jaklu) posuvnej brány. Drážka je určená na kruhovú koľajnicu Ø 16 mm (profil C902/16), koleso široké 17 mm sa otáča na guľôčkovom ložisku. Puzdro má dĺžku 110 mm a šírku 26 mm, na koncoch sú príložky s otvormi na priskrutkovanie.

Použitie

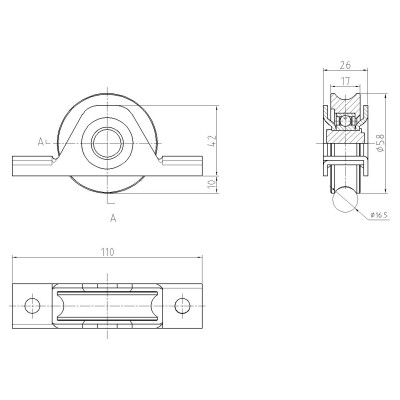

Do spodnej steny jaklu vyrežte otvor pre puzdro, koliesko vsuňte a príložky priskrutkujte alebo privarte. Podľa výkresu koleso Ø 58 mm vyčnieva pod rovinu príložiek len asi 10 mm, zvyšok (približne 48 mm) je nad ňou – jakel preto musí mať dostatočnú vnútornú výšku. Brána potom sedí nízko nad koľajnicou a pojazd je skrytý v profile. Pri zváraní obrúste zinok z miesta zvaru a spoj ošetrite zinkovým sprejom.
