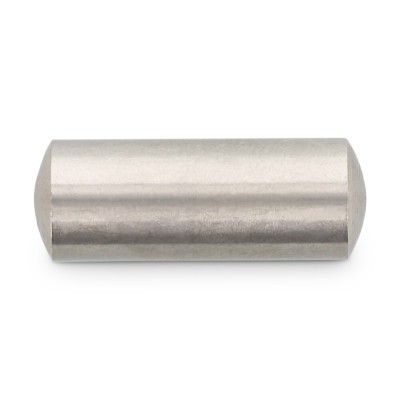

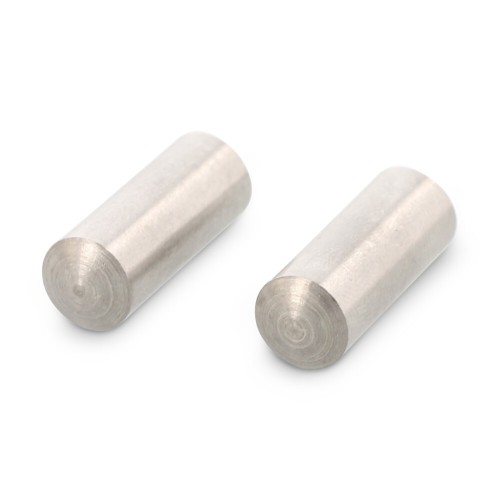

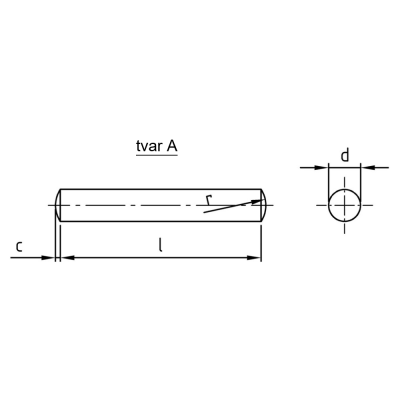

Kolík valcový M2x18 DIN7A je hladký nekalený valcový kolík z ocele s priemerom 2 mm a dĺžkou 18 mm, ktorý v spoji presne zafixuje vzájomnú polohu dvoch alebo viacerých dielov. Priemer je vyrobený v tolerancii m6, jeden koniec je zaoblený a druhý má zrazenú hranu pre ľahšie nasadenie. Oceľ bez povrchovej úpravy má tvrdosť 125–245 HV, rozmery sú zameniteľné s normou ISO 2338.

Použitie

Tenký kolík 2 mm sa uplatní v jemnej mechanike, malých prípravkoch, modeloch a pri polohovaní krytov či líšt. Otvor predvŕtajte vrtákom do kovu mierne pod mieru a vystružte výstružníkom na presný priemer 2 mm, kolík potom zalisujte alebo opatrne zatlčte.

Časté otázky

Znamená M2 v názve kolíka metrický závit?
Nie, písmeno M v názve vyjadruje toleranciu priemeru m6 – kolík je hladký valček s priemerom 2 mm a dĺžkou 18 mm bez závitu.

Aký otvor treba pre valcový kolík 2 mm DIN 7?
Kolík v tolerancii m6 patrí do otvoru vystruženého na menovitý priemer 2 mm, v ktorom drží pevne a bez vôle; obyčajne vyvŕtaný otvor potrebnú presnosť nemá.

Ako vybiť valcový kolík z otvoru?
Z priechodného otvoru sa kolík vyrazí priebojníkom s menším priemerom, než má samotný kolík, aby sa nepoškodil okraj otvoru.
