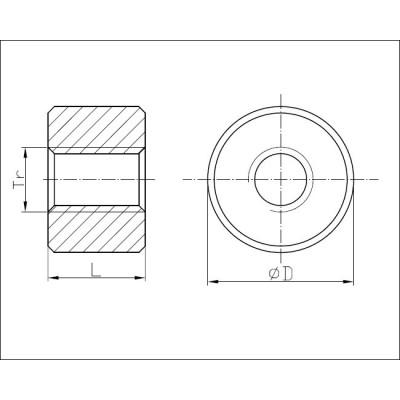

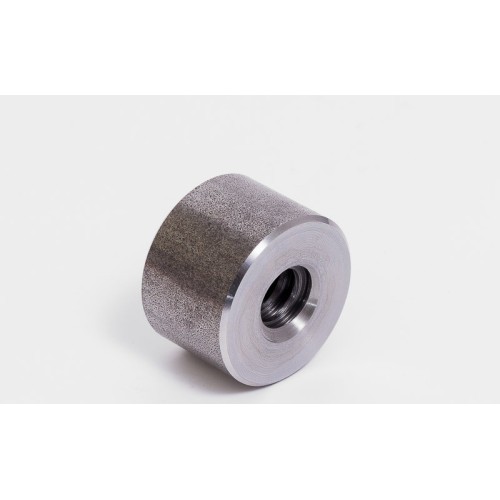

Trapézová matica Tr22x5 od českého výrobcu Valenta ZT je okrúhla (valcová) oceľová matica s lichobežníkovým závitom podľa DIN 103 pre pohybové skrutky, posuvy a zdvíhacie mechanizmy. Závit s uhlom profilu 30° má menovitý priemer 22 mm a stúpanie 5 mm, je jednochodý a pravý, takže jedna otáčka posunie maticu po tyči o 5 mm. Teleso má vonkajší priemer 45 mm a výšku 33 mm; hladký valcový plášť umožňuje maticu vsadiť do puzdra alebo do telesa stroja.

Použitie

Okrúhla matica sa vkladá do vyvŕtaného puzdra, kde sa zalisuje, zalepí alebo zaistí kolíkom či skrutkou proti pretočeniu, a páruje sa s tyčami s trapézovým závitom Tr22x5. Uplatnenie nájde vo zverákoch, lisoch, stavidlách a polohovacích zariadeniach. Klzný pár matica – tyč pravidelne premazávajte vhodnými mazivami, znížite tak opotrebenie a nárast vôle.

Časté otázky

Čo znamená označenie Tr22x5 45x33 pri trapézovej matici?
Tr je lichobežníkový (trapézový) závit, 22 jeho menovitý priemer v mm a 5 stúpanie v mm, teda posuv na jednu otáčku. Čísla 45x33 sú vonkajší priemer a výška matice v mm.

Je trapézový závit Tr22x5 samosvorný?
Jednochodý trapézový závit je pri bežnom trení spravidla samosvorný, takže zaťažená tyč sa po zastavení pohonu sama neodkrúti; pri vibráciách to však zaručené nie je. Daňou je nižšia účinnosť v porovnaní s guľôčkovou skrutkou.

Dá sa matica použiť na tyč s ľavým závitom?
Nie, táto matica má pravý závit a pasuje len na pravotočivú tyč Tr22x5. Ľavotočivé trapézové diely sa v označení výslovne uvádzajú ako ľavé.
