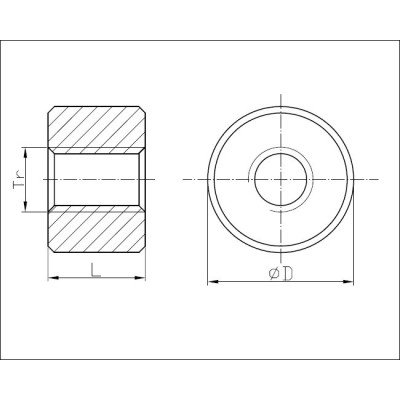

Valcová trapézová matica Tr24x5 s vonkajším priemerom 50 mm a výškou 36 mm, bez povrchovej úpravy. Vnútorný lichobežníkový závit Tr podľa DIN 103 má uhol profilu 30°, je jednochodý a pravý; stúpanie 5 mm = posuv 5 mm na otáčku. Hladký valcový plášť bez plôch pre kľúč sa upevňuje zalisovaním, nalepením alebo zakolíkovaním do puzdra či ramena konštrukcie. Hmotnosť 0,457 kg.

Použitie

Pohybová matica pre vretená zdvihákov, lisov, stavidiel a polohovacích stolov v páre s trapézovou tyčou Tr24x5 rovnakého smeru závitu. Jednochodý závit je pri bežnom trení samosvorný – bremeno spravidla drží polohu aj bez pohonu. Ak plánujete maticu navariť, overte si najprv materiál: bežné trapézové matice z automatovej ocele sa zvárať nedajú. Klznú dvojicu mažte a chráňte pred vlhkom, matica nemá žiadnu ochranu proti korózii.
