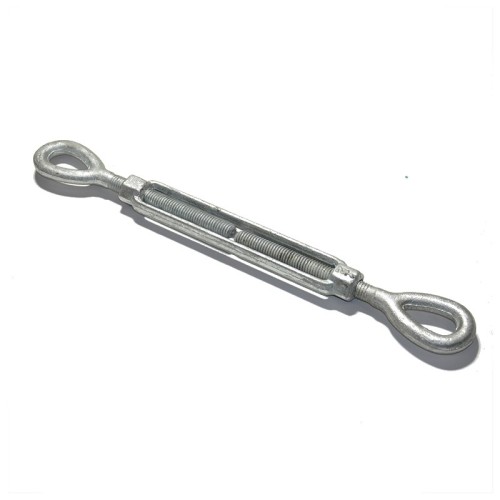

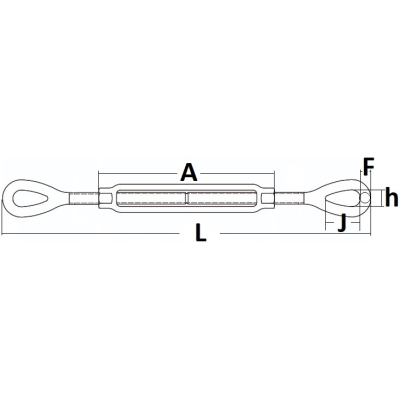

Vysokopevnostný napínač oko–oko 5/8x9" je žiarovo zinkovaná napínacia skrutka s palcovým závitom 5/8" na dopínanie oceľových lán, kotviacich reťazí a ťahadiel, ktoré sa na oboch koncoch pripájajú cez oko. Je vyrobený z ušľachtilej ocele C45E v pevnostnej triede 6.8 a teleso má závit UNC – jedna koncovka je pravotočivá, druhá ľavotočivá, preto sa pri otáčaní telesa oká priťahujú k sebe a lano sa nekrúti. Podľa výkresu má dĺžku 480 mm, teleso 280 mm a hmotnosť 1,386 kg.

Použitie

Hodí sa na vypínanie kotviacich lán stožiarov, prístreškov a oceľových konštrukcií alebo na dotiahnutie reťaze. Pred montážou napínač roztočte takmer na maximálnu dĺžku, no koncovky nechajte zaskrutkované aspoň v dĺžke rovnej priemeru závitu; zaťažujte ho len ťahom v osi a po napnutí teleso zaistite drôtom proti samovoľnému povoleniu. Lano sa do oka vkladá cez lanovú očnicu a zaisťuje lanovými svorkami, ku kotviacemu bodu ho pripojíte šeklom.

Časté otázky

Čo znamená označenie 5/8x9" pri napínači?
Číslo 5/8" je priemer palcového závitu UNC, teda asi 15,9 mm, a 9" (asi 229 mm) udáva veľkosť telesa – čím dlhšie teleso, tým väčší rozsah dotiahnutia.

Akú nosnosť má napínač 5/8x9" oko-oko?
Technická tabuľka uvádza orientačnú pracovnú nosnosť 1590 kg podľa americkej normy FF-T-791b s bezpečnostným faktorom 5; výrobok nie je skúšaný, preto ho nepoužívajte na zdvíhanie bremien.

Aký šekel sa hodí do oka napínača?
Oko má podľa výkresu vnútorný otvor 21 × 43 mm a hrúbku materiálu 14 mm, preto čap šekla musí byť tenší ako 21 mm a vnútorná šírka šekla väčšia ako 14 mm.
