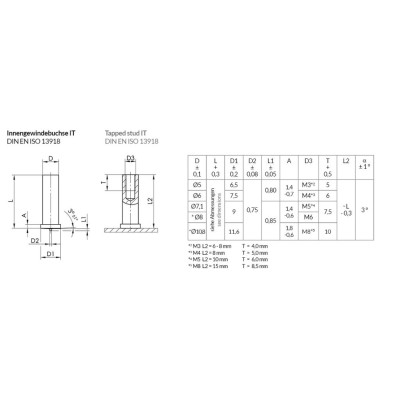

Navarovací svorník M4x10 s vnútorným závitom (typ IT podľa DIN 32501, dnes ISO 13918) je pomedené oceľové puzdro, ktoré sa kondenzátorovým výbojom privarí hrotom na plech a vytvorí na ňom pevný závit M4 bez vŕtania. Teleso má priemer 6 mm a prírubu 7,5 mm, závit siaha do hĺbky približne 6 mm. Dĺžka 10 mm sa meria od spodnej plochy príruby po čelo svorníka, teda bez zapaľovacieho hrotu – po privarení je svorník nad plechom zhruba o 0,3 mm nižší.

Použitie

Uplatní sa pri skriniach rozvádzačov, vzduchotechnike a plechových dieloch, kde treba na tenký plech pripevniť diel skrutkou bez vŕtania otvoru do plechu. Na privarenie treba zváračku svorníkov s kondenzátorovým výbojom a klieštinu pre priemer telesa 6 mm; pomedené oceľové svorníky sa privárajú na oceľový plech, na nerez a hliník sa vyrábajú svorníky z rovnakého materiálu. Do závitu sa zaskrutkujú napríklad imbusové skrutky M4.

Časté otázky

Ako sa privára navarovací svorník s vnútorným závitom?
Hrotovým kondenzátorovým privarením: zapaľovací hrot na čele príruby sa pri výboji roztaví a svorník sa v zlomku sekundy spojí s plechom, preto sa metóda hodí aj na tenké plechy.

Čo znamená DIN 32501 a ISO 13918 typ IT?
DIN 32501 je pôvodná nemecká norma svorníkov na hrotové privarenie; jej časti boli zrušené a nahradila ich ISO 13918, v ktorej má svorník s vnútorným závitom označenie IT.

Akú skrutku a kľúč potrebujem do svorníka M4?
Použite skrutku M4, ktorej dĺžka nepresiahne hrúbku upevňovaného dielu plus približne 6 mm hĺbky závitu; imbusová skrutka M4 sa uťahuje kľúčom 3 mm, šesťhranná kľúčom 7 mm – vhodné imbusové kľúče nájdete v ponuke.
