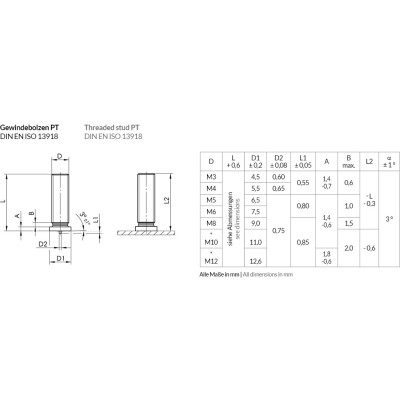

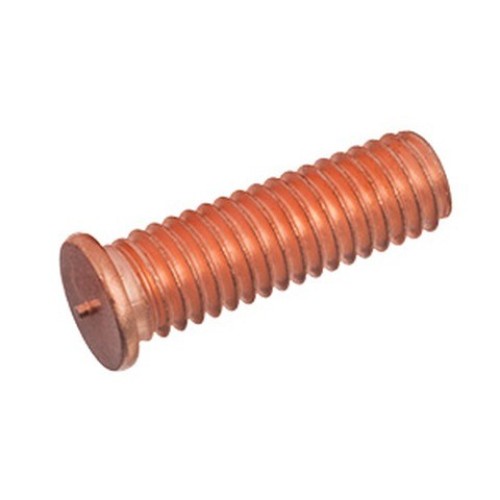

Navarovací svorník M4x16 s vonkajším závitom podľa DIN 32501 (nahradená normou ISO 13918, typ PT) je pomedený oceľový čap so závitom M4, ktorý sa kondenzátorovým výbojom privarí na plech a bez predvŕtania na ňom vytvorí závitový čap. Príruba na čele má priemer 5,5 mm, v jej strede je zapaľovací hrot, ktorý sa pri výboji roztaví. Dĺžka 16 mm vrátane príruby sa po privarení skráti približne o 0,3 mm.

Použitie

Dlhší svorník M4x16 sa hodí na pripevnenie hrubších dielov a držiakov k plechovým skriniam, rozvádzačom a krytom, pričom pohľadová strana plechu zostane bez otvoru. Na svorník sa nasadí upevňovaný diel, plochá podložka M4 a matica M4, ktorá sa dotiahne kľúčom 7 mm.

Časté otázky

Ako sa privára navarovací svorník M4x16?
Zváračkou svorníkov s kondenzátorovým výbojom: výboj roztaví zapaľovací hrot a svorník sa v zlomku sekundy spojí s plechom, preto metóda vyhovuje aj tenkým plechom.

Aký hrubý diel pripevním na svorník M4x16?
Po odpočítaní príruby, podložky a matice M4 s výškou 3,2 mm zostáva orientačne asi 10 mm; na tenšie diely stačí kratší svorník M4x10.

Dá sa pomedený svorník privariť na nerez alebo hliník?
Pomedené oceľové svorníky sú určené na oceľový plech; na nerezový plech sa používajú nerezové svorníky A2 a na hliník svorníky zo zliatiny AlMg3.
