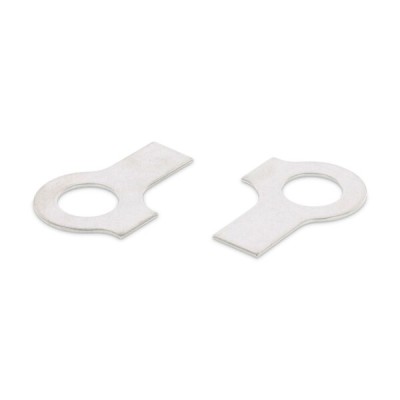

Podložka s dlhým jazýčkom a krídielkom 17 DIN463

Poistná podložka DIN 463 má dva jazýčky – dlhý a krátky (krídielko) – a maticu alebo skrutku zabe... Kompletný popis

Podložka s dlhým jazýčkom a krídielkom 17 DIN463

Poistná podložka DIN 463 má dva jazýčky – dlhý a krátky (krídielko) – a maticu alebo skrutku zabezpe...

Kód produktu: 9704
EAN KÓD:
Dostupnosť: 2-4 pracovné dni
KUS/BALENIE 100 ks

61,27€

Cena za 100 ks

49,81€ bez DPH

Popis

Poistná podložka DIN 463 má dva jazýčky – dlhý a krátky (krídielko) – a maticu alebo skrutku zabezpečuje tvarovo: nespolieha sa na trenie ani pruženie, ale na ohnutý plech, ktorý matici nedovolí pootočiť sa. Veľkosť 17 je pre závit M16: otvor má 17 mm, vonkajší priemer 30 mm a šírka jazýčka je 15 mm. Je z tenkého oceľového plechu hrúbky 1 mm, ktorý sa dá ľahko ohnúť.

Použitie

Používa sa na strojoch, prevodoch a konštrukciách, kde sa spoj nesmie povoliť ani pri otrasoch. Podložku natočte tak, aby jeden jazýček prečnieval cez hranu dielu, maticu M16 dotiahnite kľúčom 24 mm, potom jeden jazýček ohnite k ploche matice a druhý cez hranu dielu. Ohnutý plech sa pri demontáži znehodnotí, preto vždy použite novú podložku.

Špecifikácia

Vlastnosti
Hrúbka	1 mm
Šírka	15 mm
Vonkajší priemer	30 mm
Priemer	M16
Vnútorný priemer	17 mm
Materiál	Oceľ
Povrchová úprava	Čierna
Norma	DIN463
Typ	s dvoma jazýčkami
Hmotnosť	0,0063 kg
