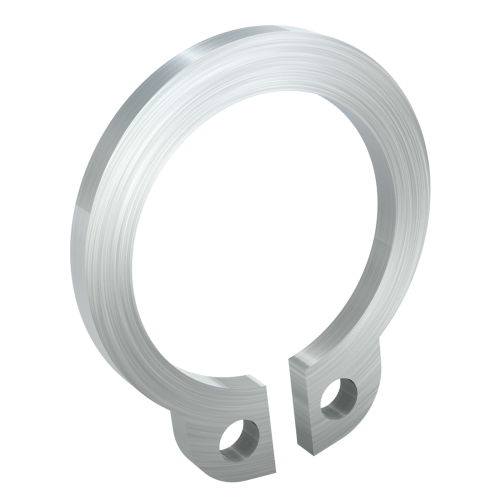

Poistný krúžok DIN 471 16 mm z nerezu A1 je hriadeľová (vonkajšia) segerka pre hriadeľ s priemerom 16 mm – osadí sa do drážky na hriadeli a vytvorí pevný doraz pre ložisko, kladku, koleso alebo páku. Krúžok má hrúbku 1 mm a na koncoch dve očká s otvormi pre kliešte. Nerez A1 označuje pri poistných krúžkoch kaliteľnú martenzitickú chrómovú oceľ 1.4122 s prísadou molybdénu: po kalení má krúžok rovnaký rozsah tvrdosti ako krúžky z pružinovej ocele (470–580 HV), je magnetický a vo vlhku vydrží výrazne dlhšie než fosfátovaná oceľ.

Použitie

Typicky na hriadele a čapy v záhradnej technike, čerpadlách a mechanizmoch, ktoré pracujú vo vlhku. Nasadzuje sa kliešťami na poistné krúžky určenými pre vonkajšie krúžky 10–25 mm; krúžok roztvárajte len toľko, aby prešiel cez hriadeľ, inak sa trvalo zdeformuje a v drážke nebude pevne držať. Axiálnu vôľu medzi krúžkom a dielom vymedzíte dištančnými podložkami DIN 988.

Časté otázky

Aká drážka je potrebná pre segerku 16 mm DIN 471?

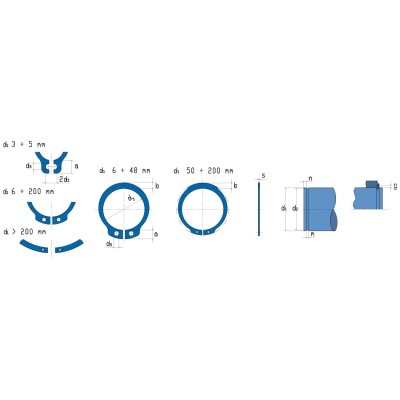

Drážka má priemer 15,2 mm, šírku 1,1 mm a od konca hriadeľa má byť vzdialená aspoň 1,2 mm. V hriadeli z materiálu s medzou klzu 200 MPa prenesie takáto drážka axiálnu silu približne 3,3 kN.

Aký je rozdiel medzi segerkou DIN 471 a DIN 6799?
DIN 471 je krúžok s dvomi očkami, ktorý sa kliešťami roztvorí a nasunie cez koniec hriadeľa do drážky. Poistné krúžky DIN 6799 sú E-krúžky (strmeňové poistky) bez očiek, ktoré sa do drážky zasúvajú zboku.

Môžem nerezovú segerku A1 použiť pri morskej vode?
Nie. Oceľ 1.4122 zvláda vlhko a mierne agresívne prostredie, ale nie chloridy; k morskej vode, do bazénov a k soli patria poistné krúžky z nerezu A4.
