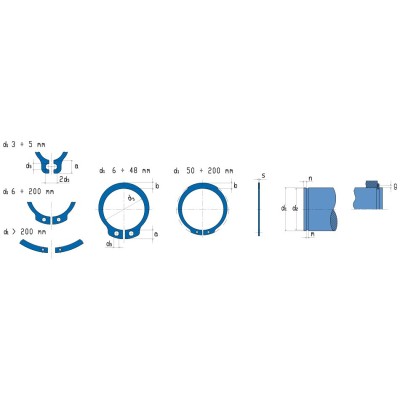

Vonkajšia segerka DIN 471 pre hriadeľ Ø 62 mm, hrúbka 2 mm. Krúžok z kaleného drôtu pružinovej ocele (435–530 HV) vytvorí v drážke na hladkom hriadeli osadenie pre ložisko, náboj alebo remenicu. Drážku vysústružte na Ø 59 mm so šírkou 2,15 mm, aspoň 4,5 mm od konca hriadeľa. Drážka unesie 47,5 kN pri materiáli s medzou klzu 200 MPa (pri pevnejšej oceli úmerne viac), krúžok 69 kN; rozhoduje menšia hodnota, ešte bez bezpečnostnej rezervy. Pri montáži počítajte okolo hriadeľa s voľným priestorom asi Ø 78 mm.

Použitie

Hriadele prevodoviek, čerpadiel a poľnohospodárskych strojov. Montujte kliešťami na vonkajšie poistné krúžky s rozsahom 40–100 mm (A3) a krúžok roztvorte najviac na 62,6 mm, inak sa trvalo roztiahne. Pri zrazenej hrane opretej súčiastky vložte pred krúžok opornú podložku DIN 988.
