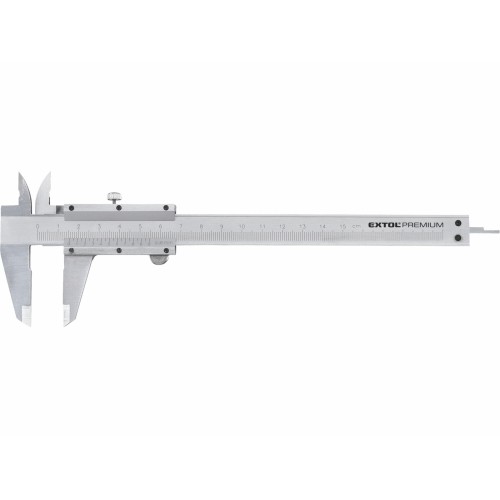

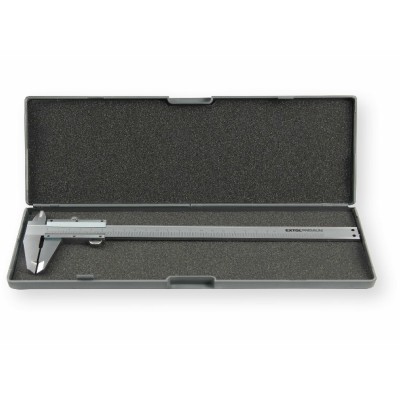

Posuvné meradlo Extol 0–150 mm z radu Extol Premium je mechanický šubler s nóniom na meranie vonkajších a vnútorných rozmerov aj hĺbky otvorov. Klinovitý nónius dovoľuje odčítať rozmer s krokom 0,05 mm a výrobca udáva presnosť ±0,05 mm. Telo má matne chrómovaný povrch, ktorý menej odráža svetlo, plochý hĺbkomer sa vysúva z konca tyče a meradlo sa ukladá do plastového puzdra. Batériu nepotrebuje.

Použitie

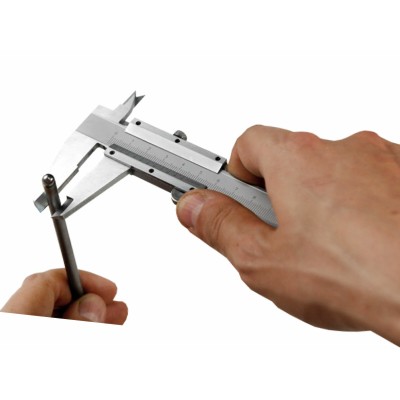

Slúži na kontrolu priemeru skrutiek, čapov a rúrok, hrúbky plechu či svetlosti otvoru v dielni, v údržbe aj pri domácich prácach. Pri odčítaní sa na stupnicu pozerajte kolmo, aby nevznikla chyba paralaxy, a pred meraním skontrolujte, či zatvorené čeľuste ukazujú nulu. Namerané rozmery prenesiete na materiál pomocou uholníkov a tesárskych ceruziek a popisovačov.

Časté otázky

Ako sa číta nónius na posuvnom meradle?
Celé milimetre odčítate na hlavnej stupnici pred nulou nónia a zlomok milimetra podľa tej čiarky nónia, ktorá sa presne kryje s čiarkou hlavnej stupnice. Na tomto meradle zodpovedá jeden dielik nónia 0,05 mm.

Ako odmerať hĺbku diery posuvným meradlom?
Koniec tyče oprite o okraj otvoru a posúvaním pohyblivej čeľuste vysuňte hĺbkomer až na dno; výsledok odčítate na stupnici rovnako ako pri vonkajšom rozmere.

Ako zmerať dĺžku skrutky posuvným meradlom?
Pri skrutkách so šesťhrannou hlavou sa dĺžka meria od spodku hlavy po koniec drieku, pri zápustných hlavách sa meria celá dĺžka vrátane hlavy. Priemer závitu zmeriate vonkajšími čeľusťami na vrcholoch závitu.
