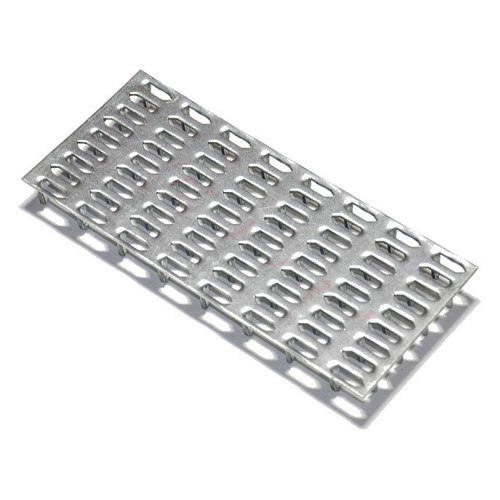

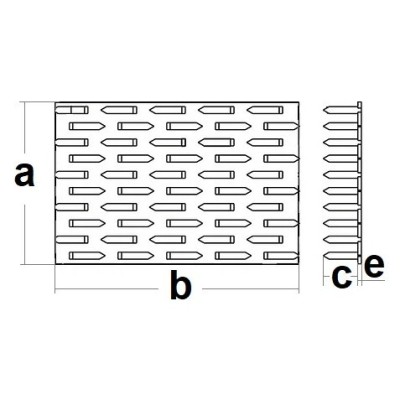

Styčníková doska 105x210x1,5 je oceľová spojovacia doska s rozmermi 105 x 210 mm a hrúbkou 1,5 mm, z ktorej plechu sú na jednej strane vysekané a ohnuté tŕne – tými sa doska zalisuje priamo do dreva a spoj drží bez klincov či skrutiek. Používa sa najmä pri prefabrikovaných drevených väzníkoch, kde v jednom styčníku spája pásnice a diagonály, poslúži však aj pri iných spojoch dreva v jednej rovine.

Použitie

Tŕne sa do dreva zatláčajú naraz celou plochou dosky – pri výrobe väzníkov hydraulickým lisom alebo valcom. Nosné väzníky musí navrhnúť statik, pretože nie každá doska s tŕňmi je schválená pre staticky namáhané spoje; na spoje pod uhlom alebo kotvenie k podkladu zvoľte tesárske uholníky.

Časté otázky

Treba styčníkovú dosku pribiť klincami?
Nie, doska drží v dreve vlastnými tŕňmi, ktoré sa pri lisovaní zatlačia do drevných vlákien naraz v oboch spájaných prvkoch.

Aký je rozdiel medzi styčníkovou doskou a dierovanou platňou?
Dierovaná platňa má otvory a pripevňuje sa kotviacimi klincami, styčníková doska má namiesto otvorov tŕne a do dreva sa zalisuje.
