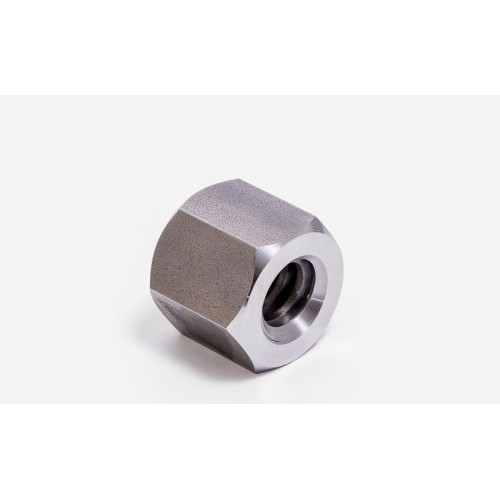

Trapézová matica Tr22x5 šesťhranná je oceľová pohybová matica s vnútorným lichobežníkovým závitom podľa DIN 103, ktorá spolu s trapézovou tyčou mení otáčanie na priamočiary posuv. Označenie Tr22x5 znamená menovitý priemer 22 mm a stúpanie 5 mm – pri jednochodom pravom závite sa matica na jednu otáčku posunie o 5 mm. Šesťhran s veľkosťou kľúča 30 mm a výškou 33 mm sa dá vložiť do šesťhranného lôžka alebo pridržať kľúčom; závit s uhlom bokov 30° je v tolerancii 7H.

Použitie

Používa sa v posuvoch strojov, zverákoch, lisoch a v zdvíhacích či nastavovacích mechanizmoch, vždy so závitovou tyčou s trapézovým závitom Tr22x5. Matica a tyč tvoria klzný pár, preto ich pravidelne mažte vhodným mazivom; pri častom pohybe pod zaťažením sa kvôli nižšiemu treniu a opotrebeniu volí bronzová matica.

Časté otázky

Čo znamená označenie Tr22x5 pri trapézovej matici?
Tr je metrický trapézový (lichobežníkový) závit s uhlom bokov 30°, 22 je menovitý priemer v mm a 5 stúpanie v mm, teda posuv 5 mm na otáčku.

Aký kľúč potrebujem na šesťhrannú trapézovú maticu Tr22x5?
Šesťhran má veľkosť kľúča 30 mm, takže pasuje vidlicový alebo očkový kľúč 30 mm.

Pasuje matica Tr22x5 na tyč Tr22x4 alebo s ľavým závitom?
Nie, stúpanie aj smer závitu musia byť zhodné – táto matica s pravým závitom pasuje len na tyč Tr22x5 s pravým jednochodým závitom.
