Trubková kotva FSA S 12x25x90-M10

Name: Trubková kotva FSA S 12x25x90-M10
Brand: Fischer
Price: 1.70 EUR
Availability: OutOfStock

Trubková kotva Fischer FSA 12/25 S je puzdrová kotva z galvanicky pozinkovanej ocele so šesťhrann... Kompletný popis

Trubková kotva FSA S 12x25x90-M10

Trubková kotva Fischer FSA 12/25 S je puzdrová kotva z galvanicky pozinkovanej ocele so šesťhrannou ...

Výrobca: Fischer
Kód produktu: 294
EAN KÓD: 4006209685273
Dostupnosť: 2-4 pracovné dni
KUS/BALENIE 1 ks

1,70€

Cena za 1 ks

1,38€ bez DPH

Popis

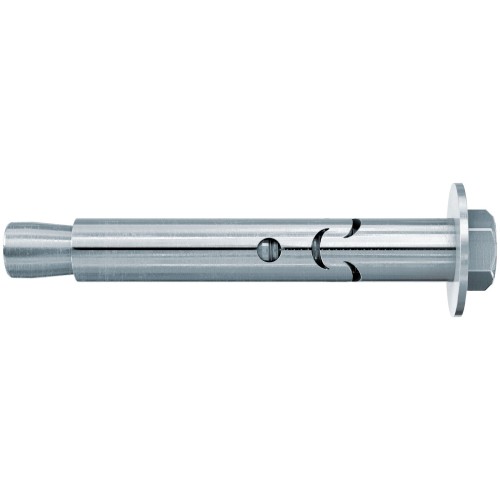

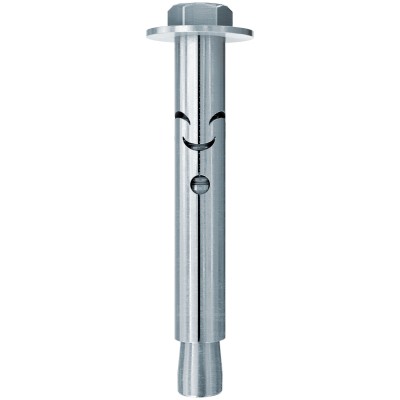

Trubková kotva Fischer FSA 12/25 S je puzdrová kotva z galvanicky pozinkovanej ocele so šesťhrannou skrutkou M10, určená na stredne ťažké upevnenia do betónu bez trhlín. Osadzuje sa do otvoru s priemerom 12 mm, pripevní predmet hrúbky až 25 mm a celá kotva meria 91 mm. Pri doťahovaní skrutka vtiahne kužeľ do rozrezaného puzdra, ktoré sa zaprie o stenu otvoru, a polmesiacové výrezy v puzdre bránia pretáčaniu kotvy.

Použitie

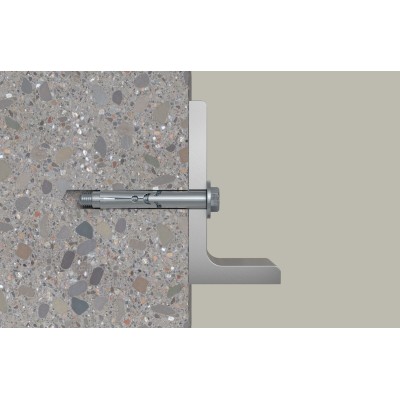

Hodí sa na zábradlia a madlá, konzoly, rebríky, brány či káblové trasy v betóne C12/15 až C20/25 alebo v hutnom prírodnom kameni; výrobca ju určuje na upevnenia bez bezpečnostnej funkcie. Montuje sa prievlakovo: cez kotvený predmet sa vyvŕta otvor 12 mm hlboký aspoň 90 mm SDS-plus vrtákom do betónu, vyčistí sa od prachu, kotva sa zatĺče a skrutka sa dotiahne hlavicou 17 mm na 40 Nm.

Časté otázky

Aký vrták a kľúč potrebujem na kotvu FSA 12/25 S?
Otvor sa vŕta príklepovým vrtákom s priemerom 12 mm a šesťhranná hlava skrutky M10 sa uťahuje kľúčom alebo hlavicou 17 mm.

Akú záťaž unesie trubková kotva FSA 12?
Fischer uvádza pre jednu kotvu v betóne C20/25 bez trhlín odporúčané zaťaženie 5,0 kN v ťahu a 9,9 kN v šmyku, bezpečnostné súčinitele sú už zahrnuté. Pri skupinách kotiev a malých vzdialenostiach od okraja treba návrh podľa podkladov výrobcu.

Dá sa kotva FSA S demontovať?
Áno, skrutku možno vyskrutkovať a predmet zložiť, puzdro ostane v otvore a nad povrch podkladu nevyčnieva.

Špecifikácia

Vlastnosti
Rozmer	12x25x90
Priemer	12 mm
Dĺžka	91 mm
Veľkosť kľúča	17 mm
Typ hlavy	šesťhranná skrutka s podložkou
Typ závitu	M10
Materiál	Oceľ
Povrchová úprava	Zinok
Vhodné pre	betón C12/15 – C20/25 bez trhlín, prírodný kameň s hutnou štruktúrou
Typ	trubková (puzdrová)
Min. hĺbka vŕtania	90 mm
Kotevná hĺbka	50 mm
Max. hrúbka kotveného predmetu	25 mm
Uťahovací moment	40 Nm
