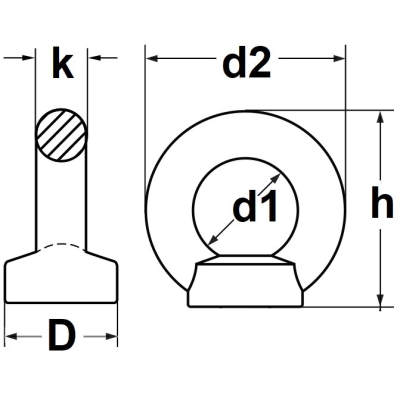

Navarovacie oko veľkosti M8 má tvar a rozmery závesnej matice DIN 582, no namiesto závitu plnú okrúhlu pätku s priemerom 20 mm, ktorá sa privarí priamo na oceľovú konštrukciu. Je z nízkouhlíkovej ocele C15E triedy 4.8 (pevnosť v ťahu 400 MPa, medza klzu 320 MPa), ktorá je dobre zvárateľná. Dodáva sa bez povrchovej úpravy, takže pred zváraním netreba odbrusovať zinok. Nosnosť (WLL) pri ťahu v osi oka je 140 kg, svetlosť oka 20 mm.
Trvalý úchytný bod na rámy strojov, konzoly, prívesy či kontajnery. Pätku privarte po celom obvode k očistenému kovu – zvar pre zdvíhacie body zverte kvalifikovanému zváračovi – a spoj potom natrite. Pri šikmom ťahu nosnosť klesá (DIN 582 uvádza pre veľkosť M8 pri 45° 100 kg), bočný ťah naprieč okom nie je dovolený.
