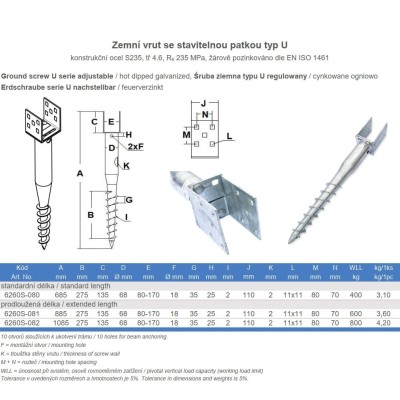

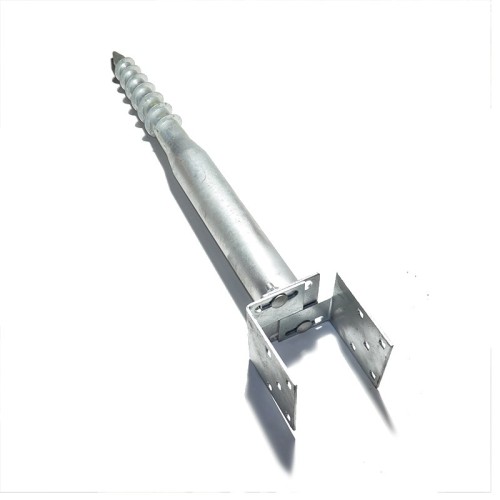

Zavŕtavací zemný špic s nastaviteľnou U pätkou 80–170x1085 mm je žiarovo zinkovaná zemná skrutka, ktorá nahrádza betónovú pätku pod drevenými trámami a nosníkmi terás, pergol, prístreškov, verand, detských ihrísk či drevostavieb. Rúrkové telo z ocele S235JR má priemer 68 mm, hrúbku steny 2 mm a celkovú dĺžku 1085 mm, z ktorej 275 mm tvorí závitová špirála. Vidlicu U s ramenami vysokými 135 mm nastavíte na šírku trámu 80 až 170 mm; technický list uvádza pracovné zaťaženie (WLL) 800 kg pri zvislom osovom zaťažení.

Použitie

Skrutku zavŕtate montážnou tyčou prestrčenou cez dva otvory Ø 18 mm, inštalačným krížom pre typ U alebo elektrickou vŕtacou súpravou s prevodovkou na nízke otáčky; náradie nie je súčasťou balenia. Trám pripevníte cez 10 štvorcových otvorov 11x11 mm vratovými skrutkami M10 alebo konštrukčnými vrutmi s tanierovou hlavou.

Časté otázky

Aký široký trám sa zmestí do nastaviteľnej U pätky?
Šírku vidlice nastavíte v rozsahu 80–170 mm, takže sa do nej zmestia napríklad hranoly 100x100, 120x120 aj 160x160 mm.

Koľko unesie zemná skrutka dlhá 1085 mm?
Technický list uvádza pracovné zaťaženie 800 kg pri zvislom, osovo rovnomernom zaťažení; skutočná únosnosť závisí od zeminy a hĺbky zavŕtania, preto ju pri stavbách treba overiť geologickým prieskumom.

Do akej zeminy sa zemná skrutka nehodí?
Nevhodné sú mokrade, často alebo trvalo zamokrené pôdy s vysokou hladinou podzemnej vody a kontaminované či zasolené pôdy, v ktorých oceľ rýchlejšie koroduje.
