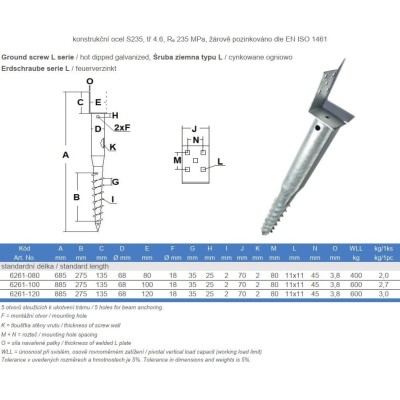

Zavŕtavací zemný špic s L platničkou 100x885 mm je žiarovo zinkovaná zemná skrutka na kotvenie drevených trámov a hranolov bez výkopu a betónovania – pod terasy, verandy, pergoly, prístrešky, detské ihriská či drevostavby. Rúrkové telo z ocele S235JR má priemer 68 mm, hrúbku steny 2 mm a dĺžku 885 mm, z toho 275 mm pripadá na závitovú špirálu. Navarená pätka tvaru L je široká 100 mm, vysoká 135 mm a hrubá 3,8 mm; pracovné zaťaženie pri zvislom osovom zaťažení je podľa technického listu 600 kg.

Použitie

Trám priskrutkujete cez 5 štvorcových otvorov 11x11 mm konštrukčnými vrutmi s tanierovou hlavou alebo svorníkmi M10 s podložkami M10 pod maticou. Do zeme skrutku zavŕtate montážnou tyčou cez otvory Ø 18 mm, inštalačným krížom alebo elektrickou vŕtacou súpravou; náradie sa dodáva samostatne.

Časté otázky

Kedy zvoliť zemnú skrutku s L pätkou namiesto U pätky?
L pätka prilieha k trámu len z jednej strany, preto sa hodí do rohov a stiesnených miest, kam sa U pätka nezmestí, alebo tam, kde nemá byť kovanie vidieť na pohľadovej strane trámu.

Dá sa žiarovo zinkovaná zemná skrutka dať do vlhkej zeme?
Žiarové zinkovanie podľa EN ISO 1461 chráni oceľ v bežnej zemine, no do mokradí, trvalo zamokrených pôd s vysokou hladinou podzemnej vody a do kontaminovaných či zasolených pôd sa zemné skrutky neodporúčajú.

Treba pod zemnú skrutku betónovať?
Nie, skrutka sa zaskrutkuje priamo do zeme a sama tvorí základ; jej únosnosť však závisí od zeminy a hĺbky zavŕtania, preto ju pri stavbe overte geologickým prieskumom.
