Závrtná skrutka do liatiny - štift 8.8 M10x80 DIN939 Bp

Závrtná skrutka (štift) M10x80 podľa DIN 939 je bezhlavý oceľový svorník triedy 8.8 bez povrchove... Kompletný popis

Závrtná skrutka do liatiny - štift 8.8 M10x80 DIN939 Bp

Závrtná skrutka (štift) M10x80 podľa DIN 939 je bezhlavý oceľový svorník triedy 8.8 bez povrchovej ú...

Kód produktu: 12442
EAN KÓD:
Dostupnosť: 2-4 pracovné dni
KUS/BALENIE

160,00€

130,08€ bez DPH

Popis

Závrtná skrutka (štift) M10x80 podľa DIN 939 je bezhlavý oceľový svorník triedy 8.8 bez povrchovej úpravy so závitom M10 na oboch koncoch, ktorý sa jedným koncom natrvalo zaskrutkuje do závitovej diery, najmä v liatinovej súčiastke, a na druhý koniec sa naskrutkuje matica. Zaskrutkovací koniec meria 12 mm (približne 1,25 × d) a norma mu predpisuje tolerančné pole Sk6, preto pri povoľovaní matice ostáva štift pevne v diere. Trieda 8.8 znamená pevnosť v ťahu 800 MPa a medzu klzu 640 MPa, čo je bežný štandard strojárskych a konštrukčných spojov. Čierna oceľ bez úpravy nemá protikoróznu ochranu, preto patrí do suchého prostredia alebo ju treba chrániť olejom či náterom.

Použitie

Dlhý štift M10x80 sa hodí na hrubšie príruby, vieka a kryty liatinových telies strojov, ktoré sa opakovane demontujú – povoľuje sa len matica, takže závit v liatine sa neopotrebúva. Na matičný koniec s 26 mm závitu patrí matica M10 DIN934 s podložkou; štift sa do diery dá zaskrutkovať napríklad dvoma maticami dotiahnutými proti sebe.

Časté otázky

Aká je celková dĺžka závrtnej skrutky M10x80 DIN 939?

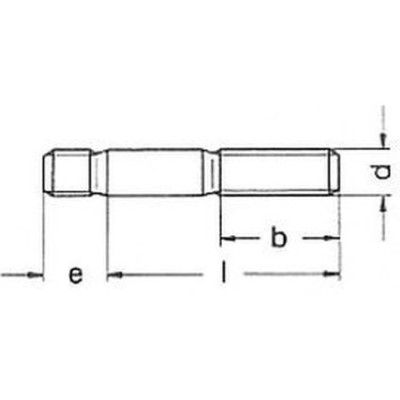

Číslo 80 je pracovná dĺžka l nad povrchom súčiastky bez zaskrutkovacieho konca, celý štift je teda dlhý asi 92 mm (80 + 12 mm).

Aký vrták a závitník potrebujem na závit M10 pre štift?
Závit M10 so stúpaním 1,5 mm sa vŕta vrtákom 8,5 mm a reže závitníkom M10; závit v diere musí mať aspoň dĺžku zaskrutkovacieho konca, teda 12 mm.

Akým kľúčom sa doťahuje matica na štifte M10?
Šesťhranná matica M10 podľa DIN 934 má kľúč 17 mm, použite vidlicový kľúč alebo nástrčnú hlavicu 17 mm.

Špecifikácia

Vlastnosti
Priemer	M10
Dĺžka	80mm
Dĺžka závitu	26mm
Veľkosť kľúča	17 mm
Typ hlavy	bez hlavy
Typ závitu	metrický
Materiál	Oceľ
Povrchová úprava	Čierna
Norma	DIN939
Pevnostná trieda	8.8
Typ	závrtný svorník, zaskrutkovací koniec 1,25×d
Hmotnosť	0,0518 kg
Zaskrutkovací koniec	12 mm
