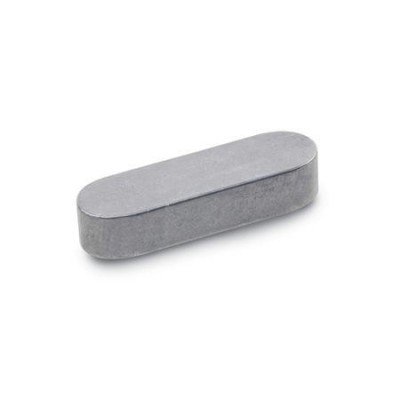

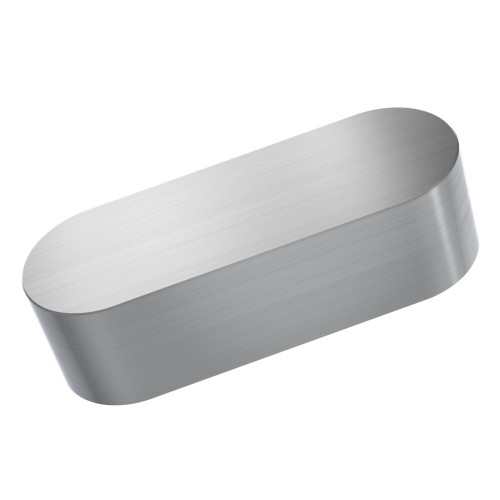

Kajlík 8x7x40 Fe je oceľové tesné pero so šírkou 8 mm, výškou 7 mm a dĺžkou 40 mm na prenos krútiaceho momentu medzi hriadeľom s priemerom nad 22 do 30 mm a nábojom ozubeného kolesa, remenice alebo spojky. Prierez 8 × 7 je definovaný v DIN 6885 (zhodne s ISO 773 a ČSN 02 2562), ktorá pre neho uvádza dĺžky od 18 do 90 mm. Pero je z ocele bez povrchovej úpravy.

Použitie

Dĺžku volte podľa šírky náboja – pero by z náboja nemalo vyčnievať. Pri zaoblených čelách (tvar A) nesie zaťaženie približne 32 mm dĺžky, pri rovných čelách (tvar B) celých 40 mm, preto tvar pred montážou porovnajte s drážkou. Náboj v osi zaistite poistným krúžkom na hriadeľ, ktorý nasadíte kliešťami na poistné krúžky.

Časté otázky

Aký kajlík na hriadeľ 25 mm?
Pre hriadele s priemerom nad 22 do 30 mm predpisuje DIN 6885 pero s prierezom 8 × 7 mm; dĺžku potom zvoľte podľa šírky náboja.

Ako má pero sedieť v drážke?
Pri bežnom spoji sa drážka v hriadeli robí v tolerancii N9 a v náboji JS9, pri striedavom smere zaťaženia sa volí pevné uloženie P9/P9 a pri náboji posuvnom po hriadeli H9/D10.

Aký je rozdiel medzi perom tvaru A a B?
Tvar A má zaoblené čelá a sedí v uzavretej drážke so zaoblenými koncami, akú vyfrézuje stopková fréza; tvar B má rovné čelá pre drážku, ktorá na konci voľne vybieha po kotúčovej fréze.
