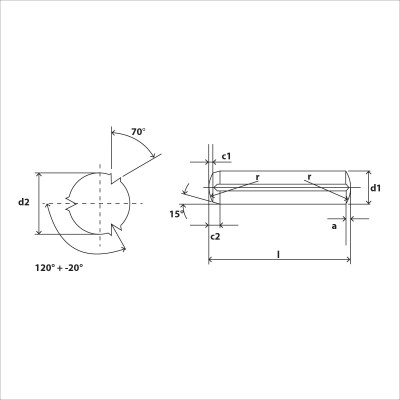

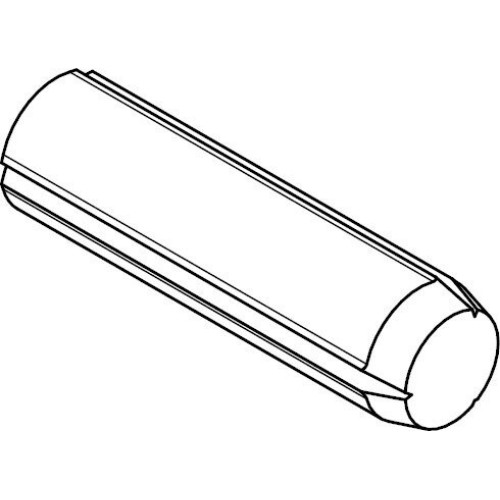

Kolík 12x50 DIN1473 Bp je valcový ryhovaný kolík z ocele bez povrchovej úpravy s priemerom 12 mm a dĺžkou 50 mm, ktorý spája a polohuje strojné diely v obyčajne vyvŕtanom otvore. Po celej dĺžke plášťa má tri pozdĺžne ryhy rovnomerne rozložené po obvode – ich vyhrnuté okraje zväčšujú vonkajší priemer na 12,25–12,50 mm a pri zatĺkaní sa v otvore zatlačia, takže kolík drží silovým aj tvarovým stykom aj pri vibráciách. Zrazený nábeh uľahčuje nasadenie, oceľ s tvrdosťou 125–245 HV nie je kalená. Rozmery sú zameniteľné s normou ISO 8740.

Použitie

Slúži ako spojovací alebo strediaci kolík v hriadeľoch, pákach, závesoch a prípravkoch všade tam, kde sa otvor nedá alebo nechce vystružovať. Otvor vyvŕtajte na menovitých 12 mm ostrým vrtákom do kovu a kolík zatlčte kladivom cez mäkkú podložku alebo zalisujte lisom, aby sa nepoškodilo jeho čelo.

Časté otázky

Aký otvor treba vyvŕtať pre ryhovaný kolík 12 mm?
Otvor sa vŕta obyčajným vrtákom na menovitý priemer kolíka, teda 12 mm – vystružovať ho netreba, pevné uloženie vytvoria vyhrnuté okraje rýh, ktoré sa pri zatĺkaní v otvore stlačia.

Čím sa líši ryhovaný kolík DIN 1473 od valcového kolíka DIN 7?
Valcový kolík DIN 7 má hladký plášť v tolerancii m6 a patrí do vystruženého otvoru, kým ryhovaný kolík DIN 1473 drží vďaka trom ryhám aj v obyčajne vyvŕtanom otvore. Na presné opakované polohovanie dielov je vhodnejší DIN 7, na rýchlu montáž bez vystružovania DIN 1473.

Akú silu vydrží ryhovaný kolík s priemerom 12 mm?
Norma ISO 8740 uvádza pre oceľový kolík Ø 12 mm minimálnu silu v dvojstrižnom zaťažení 101,8 kN; je to medzná hodnota pri strihu v dvoch rovinách, nie odporúčané pracovné zaťaženie.
