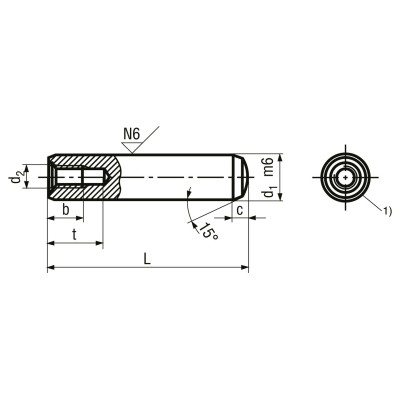

Kalený valcový kolík s vnútorným závitom 8x60 DIN 7979 D je oceľový lícovaný kolík s priemerom 8 mm a dĺžkou 60 mm, ktorý presne vymedzuje polohu dvoch strojných dielov, napríklad dosiek nástrojov, prípraviek alebo krytov. Priemer je brúsený v tolerancii m6 a norma predpisuje kalenú oceľ s tvrdosťou 550–650 HV30. Forma D má na plášti odvzdušňovaciu plôšku, cez ktorú pri zatláčaní do slepej diery uniká vzduch, a na čele vnútorný závit M5; norma DIN 7979 bola stiahnutá a rozmerovo jej zodpovedá ISO 8735.

Použitie

Diera pre kolík sa vŕta a vystruží na toleranciu H7, s kolíkom m6 tak vznikne prechodné uloženie bez vôle. Kolík sa zatláča lisom alebo poklepom cez mäkkú podložku; na vytiahnutie zo slepej diery stačí do závitu naskrutkovať skrutku M5 so šesťhrannou hlavou alebo vyťahovák. Otvor predvŕtajte vrtákom do kovu s priemerom o niečo menším ako 8 mm a dokončite ho výstružníkom.

Časté otázky

Na čo slúži vnútorný závit v kolíku DIN 7979?
Umožňuje kolík vytiahnuť aj zo slepej diery – do závitu M5 sa naskrutkuje skrutka alebo vyťahovák a kolík vyjde bez poškodenia diery.

Akú toleranciu má mať diera pre kolík 8 mm m6?
Diera sa bežne vystružuje na H7; v kombinácii s kolíkom m6 vznikne prechodné uloženie, ktoré drží polohu dielov.

Aký je rozdiel medzi kolíkom DIN 7979 D a DIN 6325?
DIN 6325 je plný kalený kolík bez závitu, vhodný najmä do priechodných dier; DIN 7979 D má navyše vnútorný závit a odvzdušňovaciu plôšku, preto sa hodí do slepých dier.
