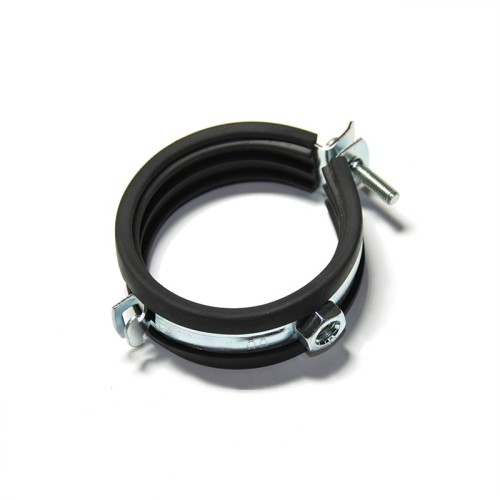

Jednoskrutková objímka M8 12–16 mm (1/4") s gumovou vložkou slúži na pripevnenie rúrky s vonkajším priemerom 12–16 mm k stene, stropu alebo na záves zo závitovej tyče. Telo tvorí galvanicky pozinkovaná páska 20 × 1,5 mm z ocele DD11 (určenej na tvárnenie za studena); otvára sa na jednej strane a uzatvára jednou skrutkou M5 × 25 mm. Gumová vložka EPDM/SBR podľa DIN 4109 obmedzuje prenos hluku a vibrácií z potrubia do steny, hore je pripojovacia matica M8.

Použitie

Určená na vodoinštalácie a ďalšie rozvody v interiéri a suchých priestoroch, kde galvanický zinok postačuje ako ochrana proti korózii. Objímku naskrutkujte na závitovú tyč M8 alebo kombinovanú skrutku M8 s hmoždinkou – dĺžkou tyče nastavíte odstup rúrky od steny – a polohu poistite kontramaticou M8 (kľúč 13 mm).

Časté otázky

Na akú rúrku je objímka 12–16 mm?
Na rúrky s vonkajším priemerom 12–16 mm, napríklad na oceľovú závitovú rúrku 1/4" (vonkajší priemer 13,5 mm) alebo medenú rúrku 15 mm. Pri izolovanom potrubí rozhoduje vonkajší priemer vrátane izolácie.

Ako upevním objímku M8 do betónového stropu?
Do stropu osaďte narážaciu kotvu M8 s vnútorným závitom, zaskrutkujte do nej závitovú tyč M8 a na jej koniec objímku. Pri montáži na stenu stačí kombinovaná skrutka M8 s hmoždinkou.

Načo je v objímke gumová vložka?
Pružná vložka oddeľuje rúrku od oceľovej pásky, takže sa hluk prúdiacej vody a chvenie potrubia prenášajú do steny v menšej miere a oceľ sa nedotýka priamo povrchu rúrky.
