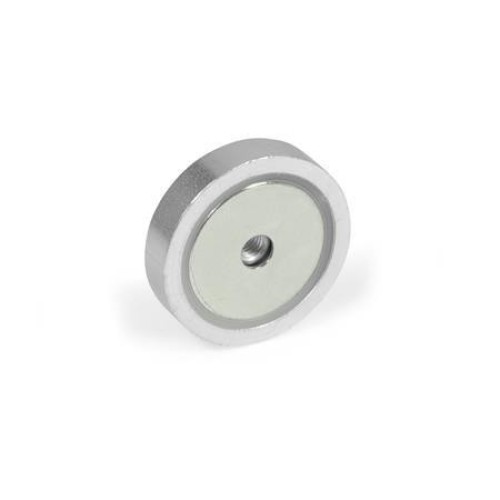

Prídržný magnet Ganter GN 50.5-ND-63 je okrúhly hrncový magnet s priemerom 63 mm, výškou 14 mm a vnútorným závitom M10, ktorý dosahuje menovitú prídržnú silu 1100 N. Neodýmový magnet (NdFeB) je v pozinkovanom oceľovom puzdre, ktoré sústreďuje magnetický tok na prídržnú plochu, a pri tomto priemere je plocha celoplošne prekrytá polyamidom. Pracovná teplota je najviac 80 °C.

Použitie

Závit M10 s hĺbkou 8,5 mm umožňuje magnet priskrutkovať k prípravku, konzole alebo rukoväti – použite skrutku alebo závitovú tyč M10 z nemagnetického materiálu (nerez, mosadz), lebo oceľová skrutka odvádza časť magnetického toku. Dĺžku skrutky zvoľte tak, aby v závite nezabrala hlbšie ako 8,5 mm.

Časté otázky

Koľko unesie magnet s prídržnou silou 1100 N?
Hodnota 1100 N (asi 112 kg) platí pri kolmom odtrhu z hrubej, hladkej oceľovej plochy pri plnom kontakte. Pri zaťažení v šmyku, teda posúvaním po ploche, drží magnet len zlomok tejto sily.

Do akej teploty sa dá neodýmový prídržný magnet použiť?
Prevedenie ND je určené do 80 °C; pre vyššie teploty ponúka Ganter feritové magnety HF (do 200 °C) alebo SmCo (do 280 °C).
