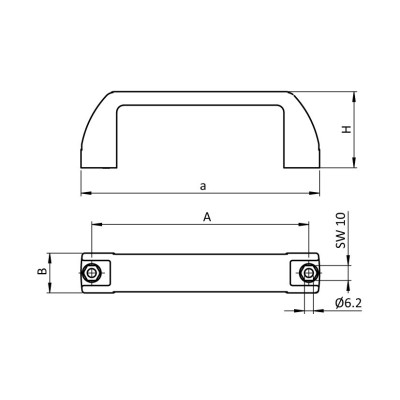

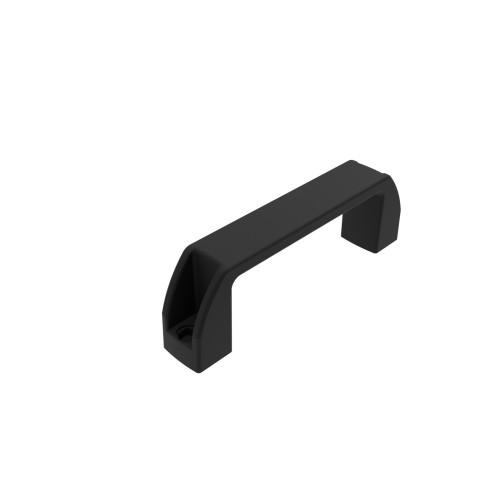

Plastová rukoväť FATH 152 mm je čierne oblúkové madlo z polyamidu vystuženého sklenými vláknami, ktoré sa skrutkami M6 pripevňuje na dvere, výklopné kryty a hliníkové profily. Montážne otvory majú rozteč 152 mm, samotné madlo je dlhé 167 mm, vysoké 53,5 mm a široké 28 mm. Upevniť ho možno dvoma spôsobmi: spredu valcovými skrutkami cez priechodné otvory s priemerom 6,2 mm alebo zozadu do matice M6 (kľúč 10 mm) či hlavy šesťhrannej skrutky, ktorá sa vloží do šesťhranného vybrania v pätke.

Použitie

Madlo sa hodí na dvierka a kryty strojov, rozvádzačov a dielenských skríň aj na rámy a panely z hliníkových profilov. Pri montáži spredu poslúžia imbusové skrutky M6 s valcovou hlavou, pri montáži zozadu vložte do pätky šesťhrannú maticu M6; dĺžku skrutky zvoľte podľa hrúbky dverí alebo panelu.

Časté otázky

Čo znamená 152 mm pri plastovom madle?
Je to rozteč, teda vzdialenosť stredov oboch montážnych otvorov, podľa ktorej sa vŕtajú diery do dverí; celková dĺžka madla je 167 mm.

Dá sa madlo FATH pripevniť zo zadnej strany dverí?
Áno, do šesťhranného vybrania v pätke sa vloží matica M6 s kľúčom 10 mm alebo hlava šesťhrannej skrutky a spoj sa dotiahne zo zadnej strany panelu.

Z akého materiálu je plastové madlo FATH?
Z polyamidu (PA) vystuženého sklenými vláknami – technického plastu, ktorý je tuhší než bežný nevystužený polyamid a nekoroduje.
