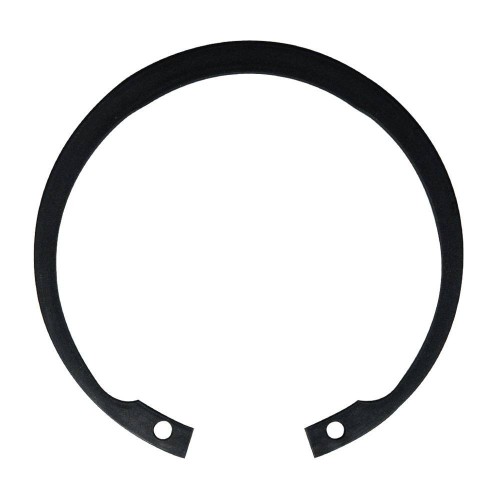

Poistný krúžok DIN 472 70 mm je dierová (vnútorná) segerka pre otvor s priemerom 70 mm – po stlačení kliešťami sa vloží do drážky v otvore telesa, kde sa roztiahne a vytvorí doraz pre ložisko, puzdro alebo veko. Krúžok s hrúbkou 2,5 mm je z kalenej pružinovej ocele s tvrdosťou 435–530 HV; vo voľnom stave má vonkajší priemer 74,5 mm, takže v drážke pruží proti jej dnu. Pri materiáli telesa s medzou klzu 200 MPa unesie drážka axiálnu silu asi 56 kN, samotný krúžok 119 kN.

Použitie

Používa sa v telesách strojov, nábojoch a prevodovkách na poistenie ložísk a puzdier proti posunu. Pred montážou skontrolujte šírku drážky – pri hrúbke krúžku 2,5 mm má mať 2,65 mm. Axiálnu vôľu medzi ložiskom a krúžkom vymedzia dištančné podložky DIN 988.

Časté otázky

Je DIN 472 vonkajšia alebo vnútorná segerka?
DIN 472 je vnútorný (dierový) krúžok, ktorý sa osadzuje do drážky v otvore a má očká otočené dovnútra. Vonkajšie krúžky na hriadeľ sú hriadeľové segerky DIN 471.

Aké rozmery má mať drážka pre segerku 70 mm do diery?

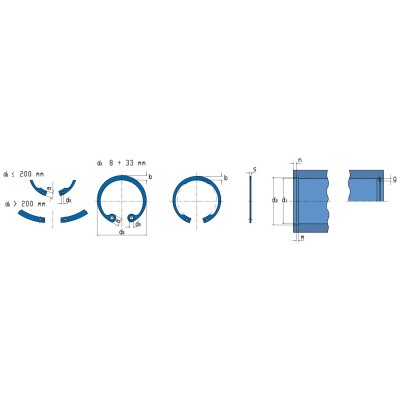

Drážka má priemer 73,0 mm, šírku 2,65 mm a od čela otvoru má byť vzdialená aspoň 4,5 mm.

Aké kliešte potrebujem na segerku 70 mm?
Na krúžok tejto veľkosti sú určené kliešte na vnútorné poistné krúžky s rozsahom 40–100 mm, ktorých hroty sa zasunú do očiek a krúžok stlačia.
