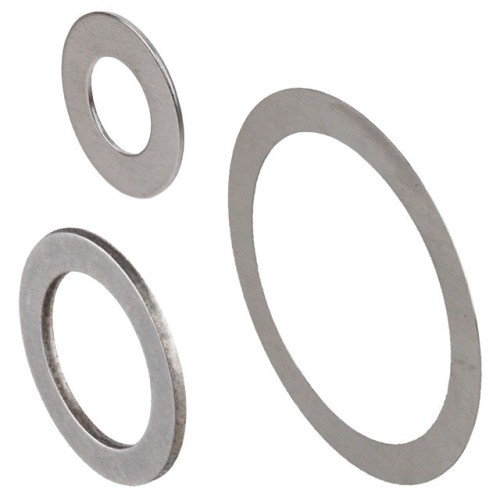

Vymedzovacia podložka 45x55x2,0 DIN988 je presný oceľový krúžok s vnútorným priemerom 45 mm, vonkajším priemerom 55 mm a hrúbkou 2 mm, ktorý slúži na vymedzenie axiálnej vôle na hriadeli alebo čape Ø 45 mm. Vyrába sa razením z hlbokoťažnej ocele, je rovný, bez otrepov a bez povrchovej úpravy, chránený len tenkým olejovým filmom. Hrúbka má podľa DIN 988 toleranciu iba do mínusu (pri 2 mm 0/−0,05 mm), diera plusovú a vonkajší priemer mínusovú toleranciu.

Použitie

Používa sa v strojárstve a pri opravách medzi osadením hriadeľa a ložiskom, kolesom, kladkou či pákou, najčastejšie v kombinácii s poistnými krúžkami na hriadeľ DIN471 alebo dierovými poistnými krúžkami DIN472. Hrúbka 2 mm je najväčšia v základnom rade normy a hodí sa na hrubé vymedzenie; na doladenie sa kombinuje s tenšími krúžkami rovnakého priemeru.

Časté otázky

Na aký hriadeľ je vymedzovacia podložka 45x55?
Na hriadeľ alebo čap s menovitým priemerom 45 mm. Vďaka plusovej tolerancii diery sa krúžok nasunie voľne a s vonkajším priemerom 55 mm sa zmestí aj do puzdra s dierou 55 mm.

Ako vybrať hrúbku vymedzovacej podložky?
Medzeru zmerajte mierkami na meranie vôle alebo posuvným meradlom a zvoľte najbližšiu nižšiu hrúbku alebo kombináciu z čo najmenšieho počtu krúžkov.

Môže vymedzovacia podložka DIN 988 ísť do vlhkého prostredia?
Bez konzervácie nie, oceľ bez povrchovej úpravy vo vlhku hrdzavie. V mazanom uzle alebo v prevodovke ju olej naopak chráni.
