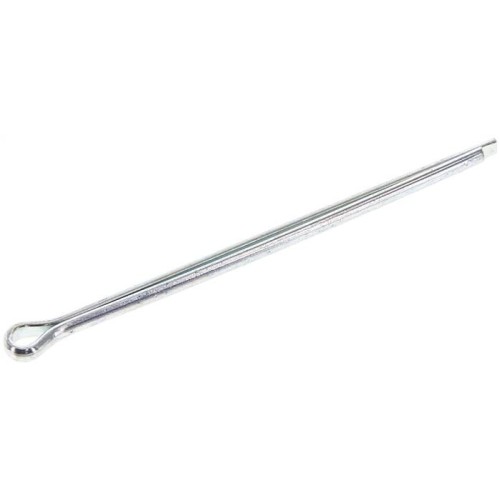

Závlačka 4x71 DIN 94 (DIN EN ISO 1234) z galvanicky pozinkovanej ocele je poistný prvok, ktorý sa zasunie do priečneho otvoru s priemerom 4 mm v čape alebo skrutke a po rozohnutí ramien zabráni vypadnutiu čapu či povoleniu korunkovej matice. Menovitý rozmer 4 mm je priemer otvoru – drôt polkruhového prierezu má len 3,5–3,7 mm, takže závlačka ide do otvoru voľne. Oko má priemer najviac 7,4 mm a norma od materiálu vyžaduje, aby každé rameno vydržalo ohnutie späť bez náznaku prasknutia.

Použitie

Norma ju priraďuje skrutkám s priemerom nad 14 do 20 mm, teda korunkovým maticiam DIN 935 M16 až M20, a čapom s priemerom nad 12 do 17 mm – typicky na nápravách prívesov, oji, pákových mechanizmoch a poľnohospodárskych strojoch. Otvor sa vŕta vrtákom do kovu Ø 4 mm, ramená rozohnite kliešťami – jedno cez čelo skrutky, druhé nadol po matici. Galvanický zinok je určený do suchého a mierne vlhkého prostredia.

Časté otázky

Akú závlačku potrebujem na skrutku M16 až M20?
Pre skrutky s priemerom nad 14 do 20 mm predpisuje DIN 94 závlačku s menovitým priemerom 4 mm; rozhodujúci je vždy priemer otvoru vo vašej skrutke alebo čape.

Ako sa meria dĺžka závlačky 4x71?

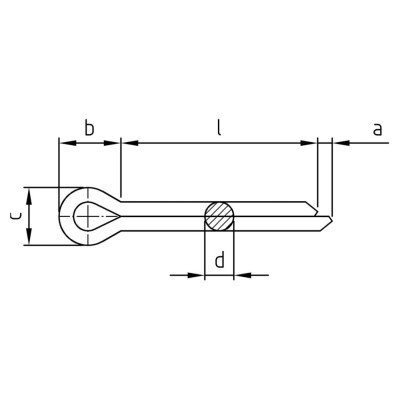

Dĺžka 71 mm sa meria od konca oka, ktorým závlačka dosadne na čap alebo maticu, po koniec kratšieho ramena; dlhšie rameno presahuje ešte o 2–4 mm, aby sa dalo ľahko chytiť a ohnúť.

Dá sa závlačka použiť opakovane?
Norma zaručuje bezpečné ohnutie ramena len raz, preto sa závlačka po demontáži nahrádza novou. Na často rozoberané spoje sú praktickejšie pružinové závlačky alebo poistné kolíky.
