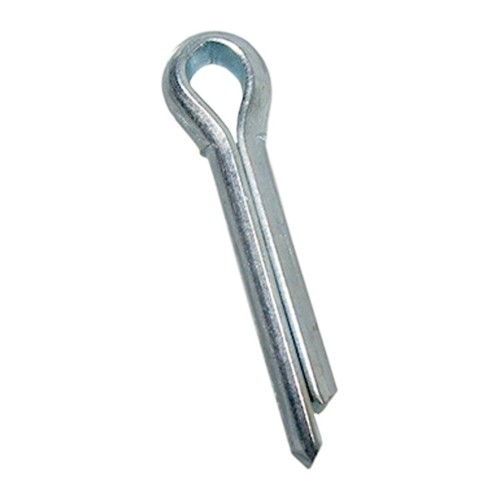

Obyčajná závlačka DIN 94 (DIN EN ISO 1234) s menovitým priemerom 5 mm a dĺžkou 70 mm je oceľový drôt polkruhového prierezu ohnutý do oka, ktorý poisťuje korunkové matice, čapy a svorníky proti uvoľneniu či vypadnutiu. Menovitý priemer 5 mm zodpovedá otvoru v čape – ramená majú spolu 4,4–4,6 mm, takže závlačka vkĺzne voľne. Dĺžka 70 mm sa meria od spodnej strany oka po koniec kratšieho ramena; povrch chráni biely galvanický zinok.

Použitie

Podľa normy patrí ku skrutkám s priemerom 20–27 mm, teda ku korunkovým maticiam M22–M27, alebo k čapom s priemerom 17–23 mm; dlhé vyhotovenie 70 mm využijete pri širokých vidliciach, nábojoch a ťažných zariadeniach. Otvor vyvŕtajte vrtákom do kovu Ø 5 mm, závlačku prestrčte a ramená roztiahnite kliešťami. Závlačka len poisťuje polohu, zaťaženie nesie čap alebo skrutka.

Časté otázky

Do akého otvoru patrí závlačka 5x70?
Do otvoru s priemerom 5 mm; drôt závlačky je o niečo tenší, aby prešla bez zasekávania.

Ako sa meria dĺžka závlačky DIN 94?
Od spodnej strany oka po koniec kratšieho ramena – jedno rameno je o kúsok dlhšie, aby sa dalo ľahšie chytiť a rozohnúť.

Dá sa závlačka použiť opakovane?
Neodporúča sa – pri opakovanom ohýbaní ramená praskajú; na často rozoberané spoje sú praktickejšie poistné kolíky alebo pružinové závlačky.
