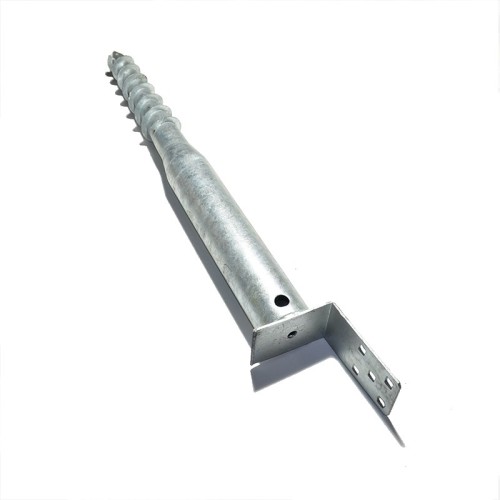

Zavŕtavací zemný špic s L platničkou 80x80x900 mm je žiarovo zinkovaná oceľová zemná skrutka na kotvenie drevených stĺpikov a trámov do zeme bez betónového základu – napríklad pri pergolách, prístreškoch, plotoch, záhradných stavbách a drevostavbách. Telo je z plechu hrúbky 2 mm, pätka tvaru L z plechu hrúbky 5 mm s otvormi Ø 11 mm a materiálom je konštrukčná oceľ S235JR podľa EN 10025. Skrutka je určená na stĺpiky zaťažené zvislo v ich osi.

Použitie

Hranol k pätke priskrutkujte konštrukčnými vrutmi s tanierovou hlavou, ktoré idú do plného dreva bez predvŕtania, alebo svorníkmi M10 – napríklad z tyče so závitom M10 s maticami a podložkami. Do zeme sa skrutka zavŕtava montážnou tyčou prestrčenou cez otvor Ø 18 mm.

Časté otázky

Akú únosnosť má zemná skrutka L 80x80x900?
Pri zavŕtaní do hĺbky 500 mm sa odporúča zaťaženie v tlaku 1,50 kN v mäkkej a 2,30 kN v tuhej zemine, v ťahu 0,80 a 1,10 kN; ide o orientačné hodnoty, skutočnú únosnosť treba overiť podľa geologických pomerov.

Prečo zvoliť pätku tvaru L a nie U?
L pätka sa hodí do rohov a stiesnených miest, kam sa U pätka nezmestí, a tam, kde nemá byť kovanie viditeľné na pohľadovej strane trámu.

Je montážna tyč súčasťou balenia?
Nie, zavŕtavaciu tyč treba zakúpiť samostatne; prestrčí sa cez montážny otvor a slúži ako páka pri otáčaní.
