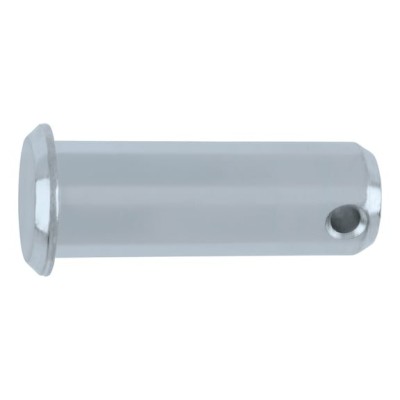

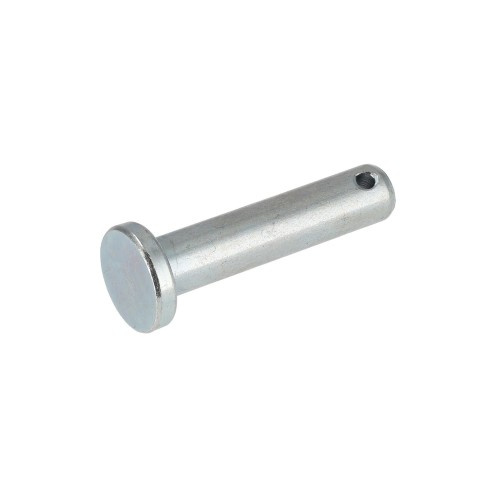

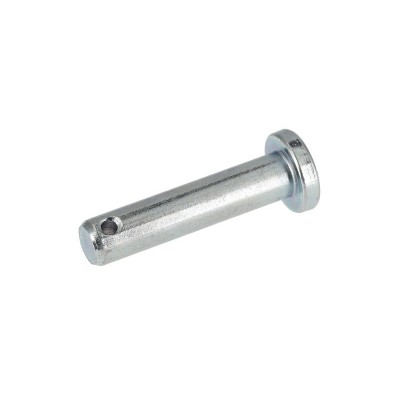

Bolček 10x35 mm je pozinkovaný oceľový čap s hlavou a priečnou dierou na závlačku, ktorý vytvorí otočný a kedykoľvek rozoberateľný spoj bez závitu. Driek má priemer 10 mm a dĺžku 35 mm meranú od spodku hlavy. Čapy tohto typu (ISO 2341 tvar B, predtým DIN 1444) majú pri Ø 10 mm hlavu 18 mm s výškou 4 mm a dieru 3,2 mm; driek sa vyrába v tolerancii h11, preto ide do otvoru rovnakého menovitého priemeru s malou vôľou.

Použitie

Typicky drží vidlice hydraulických valcov, tiahla a páky, kĺby prívesných vozíkov alebo krídla brán. Pri normovej diere ho poistia závlačky 3,2 mm; plochá podložka M10 vložená pod závlačku chráni spájaný diel pred odieraním.

Časté otázky

Akú závlačku dať do čapu 10 mm?
Čapy Ø 10 mm podľa ISO 2341 tvar B majú dieru 3,2 mm, do ktorej patrí závlačka s menovitým priemerom 3,2 mm podľa DIN 94 / ISO 1234. Závlačka len poisťuje polohu, zaťaženie v strihu prenáša samotný čap.

Aký je rozdiel medzi čapom s hlavou tvar A a tvar B?
Norma ISO 2341 rozlišuje tvar A bez diery a tvar B s priečnou dierou na závlačku; tento bolček dieru má, zodpovedá teda tvaru B.

Koľko miesta na diely je pri bolčeku 10x35?
Pri normovej polohe diery (os aspoň 4,5 mm od konca) zostáva od spodku hlavy po os diery najviac 30,5 mm; diely aj s podložkou musia byť o niečo tenšie.
