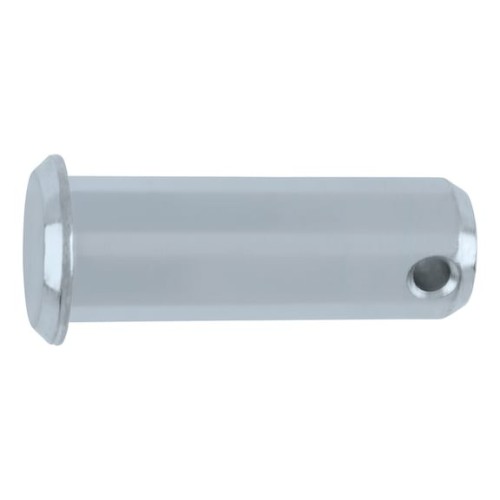

Bolček 8x80 mm ISO 2341 je pozinkovaný oceľový čap s hlavou a priečnou dierou na závlačku, určený na rozoberateľné kĺbové spoje s hrubšími spájanými dielmi. Pri priemere 8 mm predpisuje norma hlavu Ø 14 mm s výškou 3 mm a dieru Ø 2 mm, ktorej os leží 3,5 mm od konca čapu. Dĺžka 80 mm sa meria pod hlavou. Zrušená DIN 1434 mala pri Ø 8 mm hlavu len 12 mm, pri náhrade starého čapu to preto overte.

Použitie

Bolček spája tiahla, vidlice hydraulických valcov, rámy prívesov, ramená poľnohospodárskych strojov či krídla brán – všade, kde sa čap nedoťahuje, len zaistí. Zaistite ho závlačkou 2 mm a pod závlačku vložte plochú podložku M8, aby sa diel neodieral.

Časté otázky

Akú závlačku potrebujem k bolčeku 8x80 ISO 2341?
Diera má pri Ø 8 mm priemer 2 mm, takže sa používa závlačka 2 mm podľa DIN 94 (ISO 1234). Dĺžku závlačky zvoľte tak, aby sa jej konce dali ohnúť okolo čapu.

Aký je rozdiel medzi ISO 2341 tvar A a tvar B?
Tvar A je čap s hlavou bez priečnej diery, tvar B má dieru na závlačku. Tento bolček dieru má, zodpovedá teda tvaru B.

Dá sa nahradiť čapom podľa DIN 1444?
Len opatrne – menovité dĺžky čapov ISO 2341 a DIN 1444 sa čiastočne líšia. Porovnajte so starým čapom dĺžku po dieru aj rozmer hlavy.
