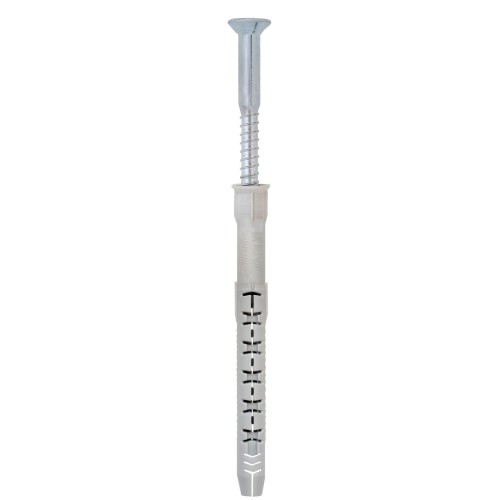

Rámová hmoždinka Friulsider FM-X5 (v ponuke FMX5) 10x230 mm so zápustnou hlavou je predĺžená nylonová hmoždinka s vopred nasadenou oceľovou skrutkou Ø 7 × 235 mm a pohonom Torx T40 na pripevnenie okenných a dverných rámov do betónu a muriva. Pružné puzdro z polyamidu PA6 sa pri doťahovaní skrutky rozopne v podklade a vďaka nízkemu uťahovaciemu momentu sa hodí aj do menej pevných a krehkých materiálov. Rad FM-X5 má európske technické posúdenie ETA-10/0425.

Použitie

Otvor Ø 10 mm vyvŕtajte jedným prechodom cez upevňovaný prvok aj do podkladu; v podklade musí mať hĺbku aspoň 80 mm, takže pri najhrubšom prvku (160 mm) treba vrták SDS-plus s pracovnou dĺžkou aspoň 240 mm. Prach z otvoru vyfúkajte, hmoždinku zasuňte a skrutku dotiahnite bitom TX40; v podklade sedí do hĺbky 70 mm a podklad má byť hrubý aspoň 120 mm (vrátane omietky). Montovať sa dá pri teplote od −10 do +40 °C a pri trvalom zavesenom zaťažení nad 40 °C výrobca plastové hmoždinky neodporúča. Výrobca ju uvádza pre betón, plnú a dierovanú tehlu, duté tvárnice, pórobetón a plný kameň.

Časté otázky

Aký bit potrebujem na rámovú hmoždinku FM-X5 10x230?
Skrutka má hlavu s pohonom Torx T40, takže potrebujete bit TX40 (označovaný aj T40); otvor sa vŕta vrtákom Ø 10 mm.

Aký hrubý prvok pripevním hmoždinkou FM-X5 10x230?
Podľa technického listu najviac 160 mm; ak je na podklade omietka, jej hrúbka sa do tohto limitu započítava.

Koľko unesie rámová hmoždinka FM-X5 s priemerom 10 mm?
Odporúčané zaťaženie jednej hmoždinky Ø 10 mm je v betóne C16/20 1,4 kN (približne 140 kg) a v betóne C12/15 1,0 kN; platí pri dostatočných odstupoch od okraja a od susedných hmoždiniek.
