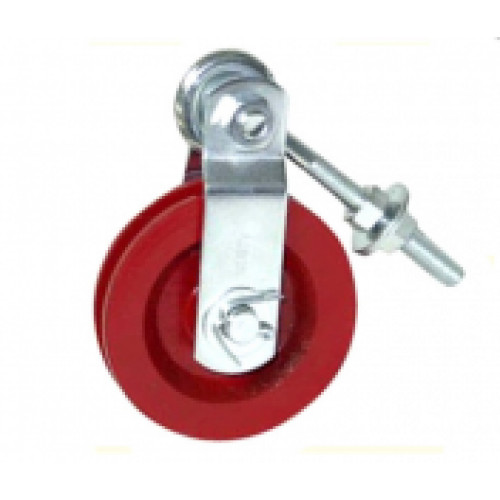

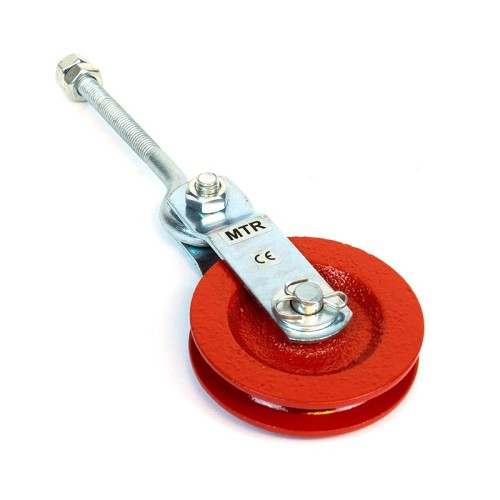

Liatinová kladka so závesnou skrutkou M10 x 150 mm má cievku s priemerom 90 mm a slúži na vedenie a presmerovanie textilných aj oceľových lán s priemerom do 10 mm. Cievka z tvárnej liatiny GGG40 je natretá červeným lakom, oceľový delený záves a skrutka v pevnostnej triede 4.8 sú galvanicky pozinkované. Trieda 4.8 znamená pevnosť v ťahu 400 MPa a medzu klzu 320 MPa – ide o bežný stavebný a dielenský spoj, nie o vysokopevnostný záves.

Použitie

Skrutku prestrčte otvorom v tráme, nosníku alebo oceľovom profile a zaistite maticou s podložkou; na priechodný otvor pre M10 stačí vrták s priemerom 11 mm. Celková dĺžka kladky so skrutkou je 250 mm, s čím počítajte pri voľnom priestore pod konštrukciou. Konce oceľového lana spoľahlivo zaistia lanové svorky.

Časté otázky

Akú nosnosť má liatinová kladka so skrutkou M10?
Technická tabuľka výrobcu nosnosť neuvádza, preto kladku používajte len na vedenie a presmerovanie lana, nie na zdvíhanie bremien či osôb.

Aké lano sa hodí do kladky 90 mm so skrutkou?
Textilné alebo oceľové lano s priemerom najviac 10 mm, drážka cievky má šírku 12 mm.

Akým kľúčom sa dotiahne matica M10?
Šesťhranná matica M10 podľa DIN 934 sa uťahuje kľúčom 17 mm, matica podľa ISO 4032 kľúčom 16 mm.
