Kotviaca pätka M16x100 s voľnou doskou 80x80

Kotviaca pätka M16x100 s voľnou doskou 80 × 80 mm je pätka piliera na prikotvenie dreveného stĺpa... Kompletný popis

Kotviaca pätka M16x100 s voľnou doskou 80x80

Kotviaca pätka M16x100 s voľnou doskou 80 × 80 mm je pätka piliera na prikotvenie dreveného stĺpa al...

Výrobca: Valenta
Kód produktu: 2582
EAN KÓD: 8592945039587
Dostupnosť: 2-4 pracovné dni
KUS/BALENIE 1 ks

6,90€

Cena za 1 ks

5,61€ bez DPH

Popis

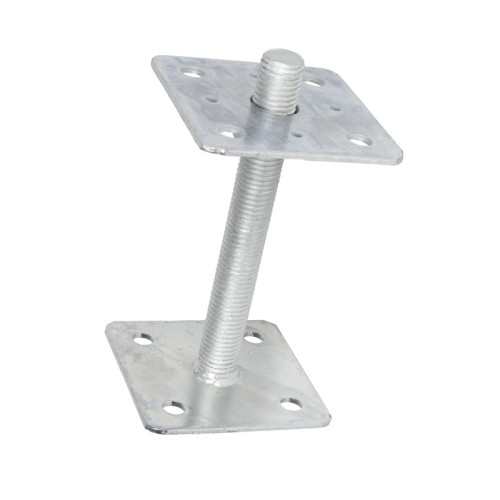

Kotviaca pätka M16x100 s voľnou doskou 80 × 80 mm je pätka piliera na prikotvenie dreveného stĺpa alebo hranola k hotovému betónovému základu tak, aby čelo dreva nesedelo priamo na betóne. Spodná doska 80 × 80 × 4 mm má privarenú závitovú tyč M16 dĺžky 100 mm; horná doska rovnakého rozmeru je samostatná, leží na matici a dá sa natočiť nezávisle od závitu. Pätka je z konštrukčnej ocele S235JR s galvanickým zinkom.

Použitie

Hodí sa pri pergolách, prístreškoch, plotoch a záhradných stavbách, kde čelo stĺpa nemá sedieť priamo na betóne. Spodnú dosku prikotvite cez štyri otvory Ø 10,5 mm oceľovými kotvami do betónu priemeru 10 mm alebo závitovými tyčami v chemickej malte, betón v okolí kotiev má byť aspoň C16/20. Horná doska má stredový otvor Ø 17 mm, štyri otvory Ø 5 mm na konvexné klince 4 × 60 mm a štyri otvory Ø 10,5 mm na vruty so šesťhrannou hlavou priemeru 10 mm; maticu M16 doťahujte kľúčom 24 mm.

Časté otázky

Akú záťaž unesie pätka piliera M16x100?
Technický list uvádza pre závitovú tyč M16 maximálne 35 kN a pre spodnú aj hornú dosku v ohybe 18,1 kN; celkovú únosnosť určuje najslabší prvok vrátane kotvy a pätka smie byť namáhaná len tlakom.

Ako sa nastaví výška pätky s voľnou doskou?
Výšku doladíte maticou M16, na ktorej horná doska leží; doska nie je s maticou pevne spojená, takže ju po vyrovnaní výšky natočíte podľa polohy stĺpa.

Dá sa pätka s galvanickým zinkom použiť vonku?
Galvanický zinok je tenšia ochrana než žiarové zinkovanie, preto sa pätka hodí najmä pod strechu a na miesta chránené pred stojacou vodou; pri priamom daždi počítajte so skoršou koróziou.

Špecifikácia

Vlastnosti
Hrúbka	4 mm
Priemer	M16
Dĺžka	100mm
Veľkosť kľúča	24 mm
Materiál	Oceľ
Povrchová úprava	Zinok
Typ	pätka piliera s voľnou hornou doskou
Horná doska	80x80 mm
Spodná doska	80x80 mm
