Kotviaca pätka M16x160 s voľnou doskou 80x80

Kotviaca pätka M16x160 s voľnou doskou 80x80 je pätka piliera s nastaviteľnou výškou na uloženie ... Kompletný popis

Kotviaca pätka M16x160 s voľnou doskou 80x80

Kotviaca pätka M16x160 s voľnou doskou 80x80 je pätka piliera s nastaviteľnou výškou na uloženie dre...

Výrobca: Valenta
Kód produktu: 2583
EAN KÓD: 8592945039600
Dostupnosť: 1 ks na sklade
Skladom
KUS/BALENIE 1 ks

4,90€

Cena za 1 ks

3,98€ bez DPH

Popis

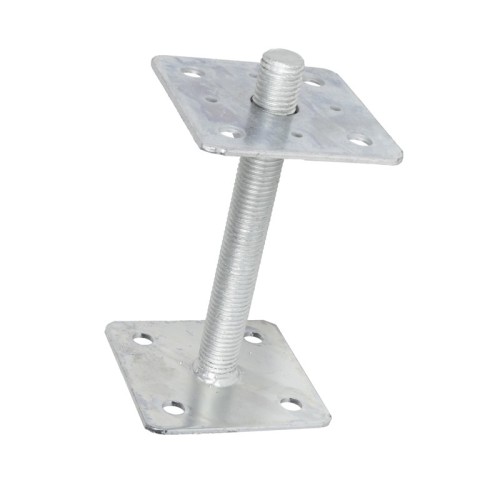

Kotviaca pätka M16x160 s voľnou doskou 80x80 je pätka piliera s nastaviteľnou výškou na uloženie dreveného stĺpa alebo hranola na hotový betónový základ. Spodná doska 80 × 80 × 4 mm so štyrmi otvormi Ø 10,5 mm nesie závitovú tyč M16 dĺžky 160 mm; horná doska rovnakého rozmeru má stredový otvor Ø 17 mm, ktorým sa nasunie na tyč a dosadne na maticu M16. Pätka je z ocele S235JR s galvanickým zinkom.

Použitie

Pätka sa hodí pod stĺpy pergol, terás a prístreškov, ktoré majú stáť s odsadením nad základom alebo na nerovnom podklade. Spodnú dosku prikotvite štyrmi kotvami do betónu s priemerom 10 mm, stĺp k hornej doske pripevnite kotviacimi klincami 4 × 60 mm cez otvory Ø 5 mm alebo vrutmi s priemerom 10 mm cez otvory Ø 10,5 mm.

Časté otázky

Na čo je voľná horná doska pri pätke piliera?
Horná doska nie je s tyčou pevne spojená, leží na matici M16 (kľúč 24 mm); posunutím matice nastavíte výšku a dosku natočíte podľa stĺpa aj po ukotvení spodnej dosky.

Čo znamená 160 v názve pätky M16x160?
Je to dĺžka závitovej tyče M16 v milimetroch; výsledná výška uloženia stĺpa závisí od polohy matice, na ktorej leží horná doska.

Akú záťaž unesie pätka piliera M16x160?
Technický list výrobcu uvádza pre kotevnú tyč M16 max. 35 kN a pre spodnú aj hornú dosku v ohybu max. 18,1 kN; únosnosť uloženia určuje najnižšia hodnota a pätka je určená len na zvislý tlak.

Špecifikácia

Vlastnosti
Hrúbka	4 mm
Priemer	M16
Dĺžka	160mm
Veľkosť kľúča	24 mm
Materiál	Oceľ
Povrchová úprava	Zinok
Typ	pätka piliera s voľnou hornou doskou
Horná doska	80x80 mm
Spodná doska	80x80 mm
