Kotviaca pätka skrutkovacia 80-160mm Zn

Kotviaca pätka skrutkovacia 80–160 mm je šírkovo aj výškovo nastaviteľná U-pätka na prikotvenie d... Kompletný popis

Kotviaca pätka skrutkovacia 80-160mm Zn

Kotviaca pätka skrutkovacia 80–160 mm je šírkovo aj výškovo nastaviteľná U-pätka na prikotvenie drev...

Výrobca: Valenta
Kód produktu: 1637
EAN KÓD: 8592945005827
Dostupnosť: 2-4 pracovné dni
KUS/BALENIE 1 ks

17,90€

Cena za 1 ks

14,55€ bez DPH

Popis

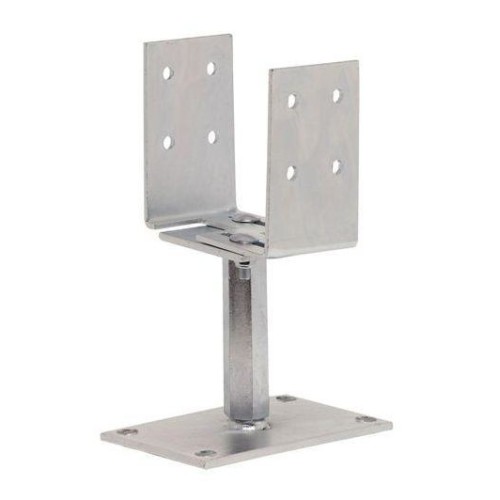

Kotviaca pätka skrutkovacia 80–160 mm je šírkovo aj výškovo nastaviteľná U-pätka na prikotvenie drevených hranolov a stĺpov širokých 80 až 160 mm k hotovému betónovému pilieru alebo základu. Dve bočnice z plechu 4 mm (výška 115 mm, v každej štyri otvory Ø 10,5 mm) sa nastavia na šírku dreva, hlava pätky sedí na závitovej tyči M20 a výšku pripojenia zvolíte v rozsahu 120–190 mm. Spodná doska 160 × 100 × 5 mm má štyri otvory Ø 12,5 mm; materiálom je oceľ S235JR s galvanickým zinkom.

Použitie

Pätka je určená pre pergoly, prístrešky, ploty, záhradné stavby, detské ihriská a drevostavby, kde stĺp nesie zvislé zaťaženie v tlaku. K betónu ju pripevníte oceľovými kotvami do betónu priemeru 12 mm alebo závitovými tyčami v chemickej malte; betón v okolí kotiev má mať aspoň triedu C16/20. Hranol (drevo min. C14) sa k bočniciam pripája svorníkmi priemeru 10 mm s podložkami pre drevené konštrukcie.

Časté otázky

Na akú hrúbku hranola je nastaviteľná U-pätka 80–160 mm?
Rozostup bočníc sa nastaví pre drevo so šírkou 80 až 160 mm, teda napríklad pre hranoly 100 × 100, 120 × 120 alebo 140 × 140 mm.

Akú záťaž unesie skrutkovacia pätka?
Technický list uvádza pre závitovú tyč 73 kN, pre svorníky 57,6 kN a pre dosku 2,9 kN; rozhodujúca je vždy najnižšia hodnota vrátane použitej kotvy a pätka je určená len na centrický tlak.

Dá sa skrutkovacia pätka zabetónovať do čerstvého betónu?
Nie, táto pätka sa priskrutkuje na rovnú plochu hotového betónu; na zabetónovanie do čerstvého základu slúžia pätky na roxore.

Špecifikácia

Vlastnosti
Hrúbka	4 mm
Šírka	80–160 mm
Výška	120–190 mm
Priemer	M20
Materiál	Oceľ
Povrchová úprava	Zinok
Typ	U-pätka skrutkovacia, šírkovo a výškovo nastaviteľná
Spodná doska	160x100 mm
