Matica napínacia trubková - napinák M10 DIN1478 Zn

Trubková napínacia matica M10 podľa DIN 1478 je pozinkované oceľové teleso dlhé 125 mm s vonkajší... Kompletný popis

Matica napínacia trubková - napinák M10 DIN1478 Zn

Trubková napínacia matica M10 podľa DIN 1478 je pozinkované oceľové teleso dlhé 125 mm s vonkajším p...

Kód produktu: 6230
EAN KÓD:
Dostupnosť: 4 ks na sklade
Skladom
KUS/BALENIE 1 ks

4,90€

Cena za 1 ks

3,98€ bez DPH

Popis

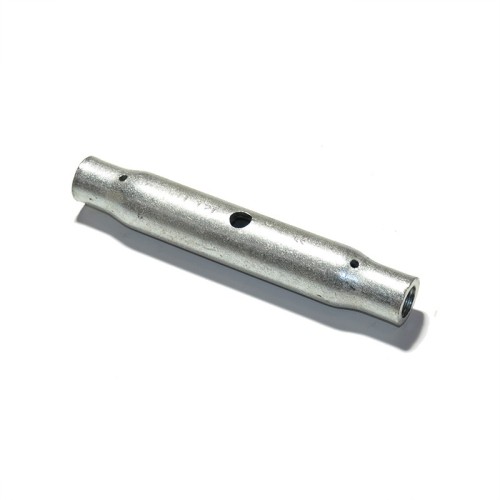

Trubková napínacia matica M10 podľa DIN 1478 je pozinkované oceľové teleso dlhé 125 mm s vonkajším priemerom 21 mm, ktoré má na jednom konci pravý a na druhom ľavý závit M10 a slúži na napínanie a jemné doťahovanie lán, ťahadiel a zavetrenia konštrukcií. Vyrába sa z ocele S235JR v pevnostnej triede 4.6 (menovitá pevnosť v ťahu 400 MPa, medza klzu 240 MPa – bežná konštrukčná oceľ, nie vysokopevnostný materiál) a chráni ju galvanický zinok s chromátovou pasiváciou. Rozmer 125 mm je celková dĺžka telesa; malé otvory pri oboch koncoch sú kontrolné a ukážu, či sú závitové diely zaskrutkované dostatočne hlboko.

Použitie

Z jednej strany sa do matice zaskrutkuje diel s pravým, z druhej s ľavým závitom M10 – oko so závitom, hák alebo závitovú tyč s ľavým závitom. Rúrkové teleso sa otáča tyčkou alebo tŕňom vsunutým do väčšieho priečneho otvoru v strede, prípadne kliešťami. Po napnutí poistite oba konce kontramaticou: na pravý závit poslúži matica M10 DIN934 s kľúčom 17 mm, na ľavý matica s ľavým závitom.

Časté otázky

Akú nosnosť má napínacia matica M10 DIN 1478?
Rozmerová tabuľka uvádza pre M10 orientačné pracovné zaťaženie 1 330 kg, hodnota však nie je overená skúškou – teleso nepoužívajte ako zdvíhací prostriedok ani na bremená zavesené nad ľuďmi.

Na čo sú malé otvory v trubkovej napínacej matici?
Sú kontrolné: závit zaskrutkovaného dielu musí siahať aspoň po ne, čo overíte pohľadom alebo tenkým drôtikom. Do normy DIN 1478 ich zaviedlo vydanie z roku 2005.

Čím sa líši napínacia matica DIN 1478 od DIN 1479?
DIN 1478 je trubková s okrúhlym prierezom – pri M10 meria 125 mm a má priemer 21 mm – a otáča sa tŕňom v priečnom otvore, kým DIN 1479 je kratšia šesťhranná matica na vidlicový alebo očkový kľúč.

Špecifikácia

Vlastnosti
Vonkajší priemer	21 mm
Priemer	M10
Dĺžka	125mm
Typ závitu	metrický, pravý a ľavý závit
Materiál	Oceľ
Povrchová úprava	Zinok
Norma	DIN1478
Pevnostná trieda	4.6
Typ	trubková
Hmotnosť	0,18 kg
