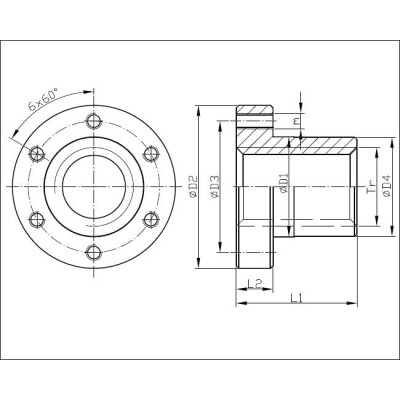

Bronzová trapézová matica Tr20x4 s prírubou spája v jednom kuse pohybovú maticu aj jej držiak. Valcové telo má priemer 32 mm, celková dĺžka je 44 mm a príruba s priemerom 55 mm a hrúbkou 12 mm má na roztečnej kružnici 45 mm otvory so závitom M6. Vnútorný lichobežníkový závit podľa DIN 103 je jednochodý, pravý, v tolerancii 7H. Na takéto matice sa bežne používa bronz CuSn7ZnPb (Rg7) alebo CuSn8, ktorý má na oceľovej tyči nízke trenie a dobre znáša častý chod.
Na sane, posuvné stoly, polohovacie a zdvíhacie mechanizmy s tyčou Tr20x4 s pravým závitom – maticu pripevníte skrutkami M6 priamo k pohyblivej časti bez sústruženého puzdra, valcové telo ju zároveň môže vystrediť v otvore. Závit pravidelne mažte; opotrebuje sa matica, nie drahšia tyč.
