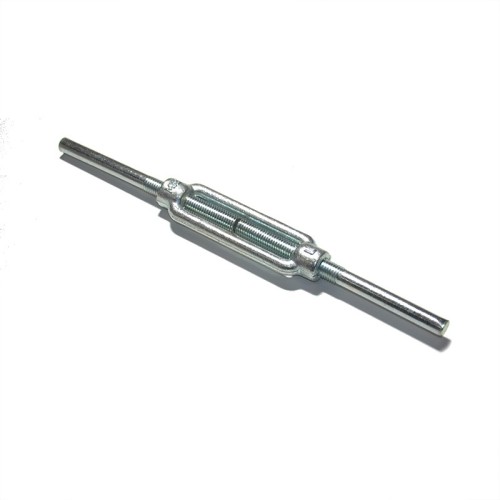

Napínacia svorka s rovnými koncami M10 podľa DIN 1480 je pozinkovaný kovaný napínač, ktorého hladké koncovky sa privaria k tyčiam alebo oceľovej konštrukcii, aby sa dalo dopínať ťahadlo, zavetrovanie či výplň zábradlia. Otvorený rám má pravý a ľavý závit M10, takže otáčaním sa obe koncovky priťahujú súčasne. Materiálom je oceľ S235JR triedy 4.6 (pevnosť v ťahu 400 MPa, medza klzu 240 MPa) s galvanickým zinkom a chromátovou pasiváciou; celková dĺžka je 300 mm, rám meria 125 mm a hmotnosť je 0,279 kg.

Použitie

Pred zváraním obrúste zinok v mieste zvaru, pretože jeho výpary sú zdraviu škodlivé; na samotný zvar postačia bežné elektródy na zváranie. Hotový spoj potom ochráňte náterom, napríklad farbou v spreji. Pred montážou napínač roztočte takmer na maximum, aby ostala rezerva na dopínanie, koncovky však nevyskrutkujte až na okraj rámu.

Časté otázky

Dá sa pozinkovaný napínač privariť?
Áno, v mieste zvaru však treba najprv odstrániť zinok, lebo pri zváraní uvoľňuje škodlivé výpary, a zvar následne opäť ochrániť proti korózii.

Akú nosnosť má napínač M10 na privarenie?
Technický list uvádza orientačnú nosnosť (WLL) 500 kg; hodnota nie je overená skúškou a napínač nie je zdvíhací prostriedok.

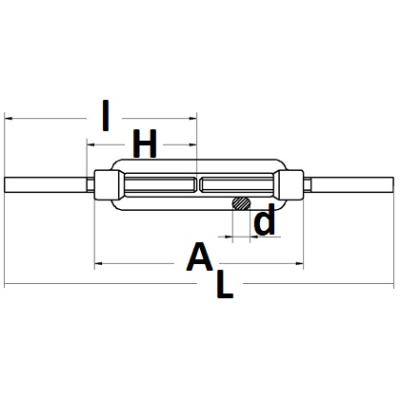

Aký dlhý je napínač M10 s rovnými koncami?
Celková dĺžka s koncovkami je 300 mm, samotný rám 125 mm. Skutočná napínacia dráha závisí od toho, ako hlboko sú koncovky pri montáži zaskrutkované.
