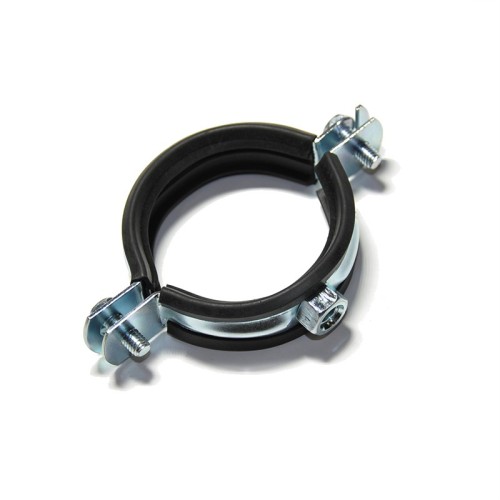

Dvojskrutková objímka s gumovou vložkou na rúrky s vonkajším priemerom 68–72 mm (označenie 2 1/4") slúži na zavesenie potrubia na závitovú tyč M10 alebo M8 pod strop či na stenu. Je z galvanicky pozinkovanej ocele DD11 s páskou 20 × 2,0 mm, obe polovice spájajú dve skrutky M6 × 20 mm a vložka z EPDM podľa DIN 4109 tlmí prenos hluku a vibrácií do stavby.

Použitie

Pripojovacia matica má kombinovaný závit M8/M10, objímku teda naskrutkujete na závitovú tyč M10 alebo M8, do betónového stropu cez narážaciu kotvu M10 a do dreva na kombinovanú skrutku. Keďže sa polovice dajú úplne rozpojiť, objímku nasadíte aj na už uložené potrubie. Galvanický zinok je určený do suchých vnútorných priestorov.

Časté otázky

Akú závitovú tyč potrebujem k objímke M10?
Do pripojovacej matice pasuje závitová tyč alebo skrutka M10, prípadne M8. Tyč poistite kontramaticou – na M10 potrebujete kľúč 17 mm, na M8 kľúč 13 mm.

Ako vybrať správnu veľkosť objímky na rúrku?
Posuvným meradlom zmerajte vonkajší priemer rúrky, pre túto objímku musí byť v rozsahu 68–72 mm. Palcové označenie je len orientačné, rozhoduje nameraný priemer.

Načo je v objímke gumová vložka?
Vložka z EPDM podľa DIN 4109 (zvuková ochrana v pozemných stavbách) znižuje prenos hluku prúdiacej vody a chvenia do konštrukcie a chráni povrch rúrky pred odretím.
