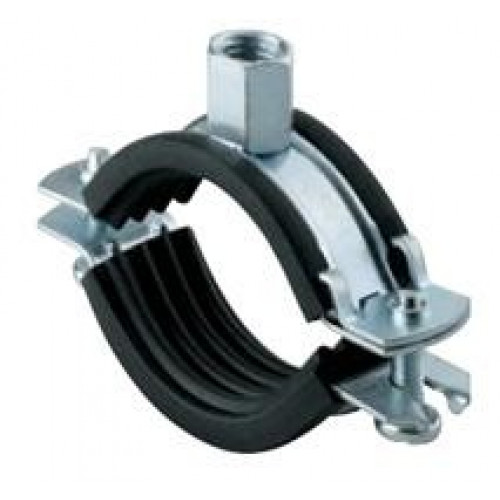

Dvojskrutková objímka s gumovou vložkou pre rúrky s vonkajším priemerom 87–92 mm (3") drží potrubie zavesené na závitovej tyči M10 alebo M8. Vyrába sa z galvanicky pozinkovanej ocele DD11, páska má 20 × 2,0 mm, polovice sa sťahujú dvomi skrutkami M6 × 30 mm a vložka z EPDM podľa DIN 4109 znižuje hluk prúdiacej vody prenášaný do stien.

Použitie

Používa sa na vodovodné, kúrenárske a odpadové potrubie vedené pod stropom alebo po stene v interiéri. Do betónu osadíte narážaciu kotvu M10, do nej závitovú tyč M10 s kontramaticou a na koniec tyče naskrutkujete pripojovaciu maticu objímky. Rúrku vložíte do rozpojenej objímky a obe skrutky doťahujete striedavo, aby sa vložka stlačila rovnomerne.

Časté otázky

Hodí sa objímka na rúrku 90 mm?
Áno, plastová rúrka s vonkajším priemerom 90 mm aj oceľová rúrka 3" s priemerom 88,9 mm sú v rozsahu 87–92 mm.

Aký kľúč potrebujem na montáž?
Kontramaticu M10 na závitovej tyči doťahujete kľúčom 17 mm, pri tyči M8 kľúčom 13 mm.

Čo znamená DIN 4109 pri objímke?
DIN 4109 je nemecká norma zvukovej ochrany v pozemných stavbách. Vložka podľa nej obmedzuje prenos hluku z potrubia do stien a stropov.
