Závesné oko AB 2,35 t je súprava z legovanej ocele triedy 8, ktorá tvorí horný člen trojramenných a štvorramenných reťazových viazacích prostriedkov s nosnosťou 2,35 t. Skladá sa z veľkého hlavného oka A, ktoré sa zavesí na hák žeriavu alebo kladkostroja, a z dvoch medziľahlých ôk B na pripojenie ramien reťaze. Súprava zodpovedá norme EN 1677, je natretá červeným lakom a patrí k reťazi triedy 8 s priemerom 6 mm.

Použitie

Ramená reťaze pripojte k medziľahlým okám spojovacími článkami triedy 8 rovnakej veľkosti a na ich konce osaďte viazacie háky – oboje nájdete v kategórii háky a spojovacie články. Nosnosť 2,35 t platí pri uhle ramien od zvislice do 45°, pri uhle 45–60° klesá na 1,70 t; pre väčší uhol tabuľka nosnosť neuvádza, takže zostavu tak nezaťažujte. Každý ďalší diel v zostave, napríklad vysokopevnostné reťazové svorky (šekle), musí mať nosnosť aspoň 2,35 t; zostavu používajte len s čitateľným označením a nikdy na zdvíhanie osôb.

Časté otázky

K akej reťazi patrí závesné oko 2,35 t?

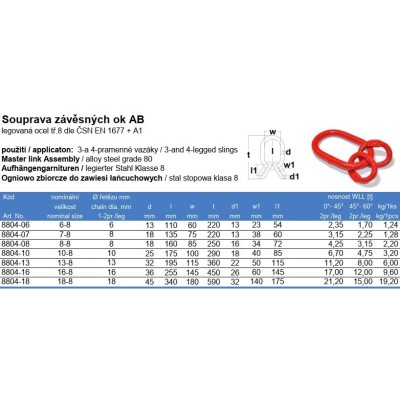

Súprava má menovitú veľkosť 6-8, teda pre reťaz triedy 8 s priemerom 6 mm; hlavné aj medziľahlé oká sú z materiálu hrúbky 13 mm.

Prečo má súprava dve menšie oká?
Na každé medziľahlé oko sa pripájajú jedno alebo dve ramená, takže súprava spojí tri alebo štyri ramená reťaze do jedného hlavného oka pre hák zdvíhacieho zariadenia.

Zmestí sa hlavné oko na hák žeriavu?
Hlavné oko má vnútorný otvor 110 x 60 mm a medziľahlé oká 54 x 23 mm; skôr než súpravu zavesíte, overte, že hák zdvíhacieho zariadenia sedí v hlavnom oku voľne a nezakliesni sa v ňom.
