Plastová rukoväť krížová M10x20 DIN6335 Zn

Krížová plastová rukoväť so závitovým čapom M10 dlhým 20 mm je ovládací prvok podľa DIN 6335 na r... Kompletný popis

Plastová rukoväť krížová M10x20 DIN6335 Zn

Krížová plastová rukoväť so závitovým čapom M10 dlhým 20 mm je ovládací prvok podľa DIN 6335 na rých...

Kód produktu: 8963
EAN KÓD:
Dostupnosť: 2 ks na sklade
Skladom
KUS/BALENIE 1 ks

3,50€

Cena za 1 ks

2,85€ bez DPH

Popis

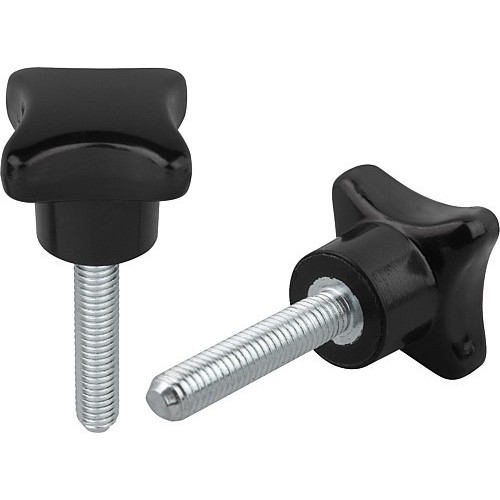

Krížová plastová rukoväť so závitovým čapom M10 dlhým 20 mm je ovládací prvok podľa DIN 6335 na rýchle ručné uťahovanie a povoľovanie spojov. Štyri ramená do kríža poskytujú pevný úchop, takže rukou prenesiete väčší krútiaci moment než pri okrúhlom gombíku. Ide o vyhotovenie s vonkajším závitom – oceľový čap je pozinkovaný (Zn) a rukoväť sa správa ako skrutka s veľkou hlavou.

Použitie

Používa sa na upínacie prípravky, dorazy, kryty a nastaviteľné vedenia strojov aj dielenského vybavenia. Čap zaskrutkujte do závitu M10 alebo ho prestrčte otvorom a zaistite maticou M10 DIN 934; do tenkého plechu sa hodia nitovacie matice M10.

Časté otázky

Čím sa líši krížová rukoväť DIN 6335 od hviezdicovej DIN 6336?
Krížová rukoväť má štyri ramená usporiadané do kríža, hviezdicová má hlavu v tvare hviezdy s viacerými zaoblenými ramenami; obe slúžia na ručné uťahovanie a vyrábajú sa s vnútorným závitom aj s čapom.

Aký hrubý diel pritiahne čap dlhý 20 mm?
Od 20 mm odpočítajte hrúbku dielu; zvyšok musí stačiť na záber v závite alebo v matici M10, ktorá je podľa DIN 934 vysoká 8 mm.

Môžem krížovú rukoväť doťahovať kľúčom?
Nie, rukoväť je určená na uťahovanie rukou; páka alebo nárazy môžu plastové teleso poškodiť alebo uvoľniť čap v telese.
