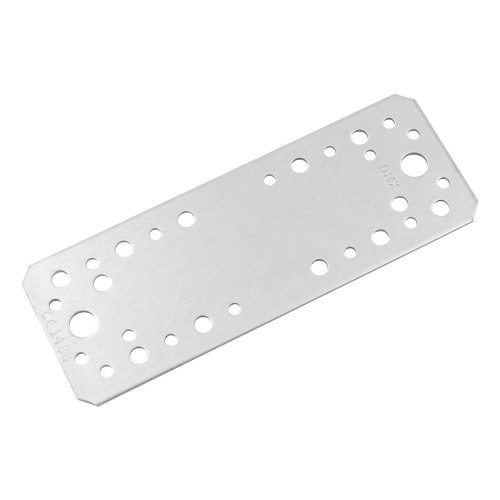

Platňa dierovaná Domax LP5 je plochá spojka 180 x 65 mm z 2,5 mm hrubého žiarovo pozinkovaného plechu, ktorou sa spájajú drevené prvky v jednej rovine alebo sa drevo prikotvuje k inému podkladu vrátane betónu. Má tri veľkosti otvorov: 16 otvorov Ø5 mm na klince, 12 otvorov Ø7 mm na vruty Ø6 mm a 2 otvory Ø11 mm pre skrutky či kotvy M10. Vyrába sa z plechu DX51D s povlakom Z275 a má označenie CE podľa EN 14545.

Použitie

Typicky sa ňou nadpája trám na tupo, zosilňuje styk krokiev alebo prichytáva drevený stĺpik či prah k betónovému podkladu – vtedy sa do dvoch veľkých otvorov osadia oceľové kotvy do betónu M10. Do dreva sa spojka pripevňuje kotviacimi klincami Ø4 mm, v stredných a veľkých otvoroch aj vrutmi, napríklad vrutmi so šesťhrannou hlavou.

Časté otázky

Aké skrutky a kotvy sa zmestia do plochej spojky LP5?

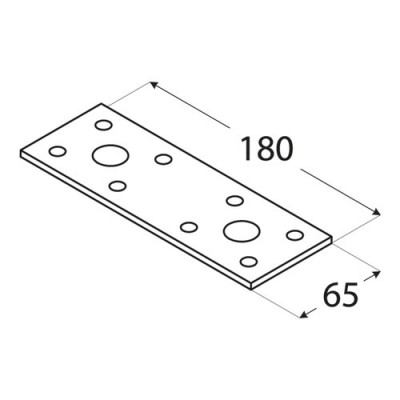

Podľa výkresu výrobcu majú veľké otvory priemer 11 mm, teda pre závit M10 (skrutky aj kotvy do betónu) alebo vruty Ø10 mm; otvory Ø7 mm sú na vruty Ø6 mm a najmenšie otvory Ø5 mm na klince Ø4 mm.

Aký kľúč treba na skrutku M10?
Šesťhranná hlava skrutky aj matica M10 sa doťahuje kľúčom 17 mm.

Čím sa plochá spojka LP líši od perforovanej doštičky PP?
Spojka LP je z hrubšieho 2,5 mm plechu a okrem otvorov na klince má aj väčšie otvory na vruty, skrutky a kotvy, zatiaľ čo doštička PP (2,0 mm) má len rovnomernú perforáciu na klince.
