Šróba závesná s okom M20 vysokopevnostná

Závesná skrutka s okom M20 vysokopevnostná je zdvíhací bod so závitom M20 a pracovnou nosnosťou 2... Kompletný popis

Šróba závesná s okom M20 vysokopevnostná

Závesná skrutka s okom M20 vysokopevnostná je zdvíhací bod so závitom M20 a pracovnou nosnosťou 2,5 ...

Kód produktu: 7951
EAN KÓD: 8596221406551
Dostupnosť: 5 ks na sklade
Skladom
KUS/BALENIE 1 ks

7,50€

Cena za 1 ks

6,10€ bez DPH

Popis

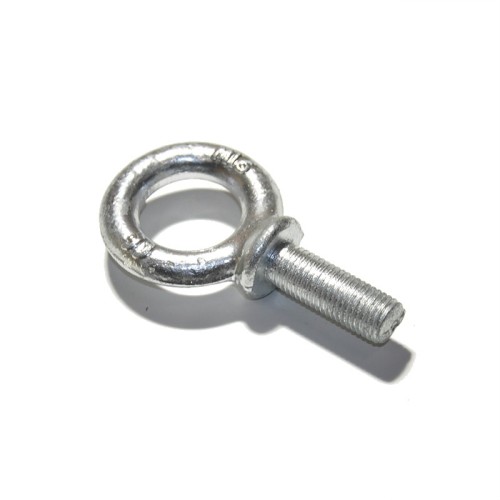

Závesná skrutka s okom M20 vysokopevnostná je zdvíhací bod so závitom M20 a pracovnou nosnosťou 2,5 t (WLL), ktorý sa zaskrutkuje do závitového otvoru stroja, formy alebo bremena; do oka sa potom zavesí hák alebo šekel. Vyrába sa z ocele C45E v pevnostnej triede 6.8 a je žiarovo zinkovaná, takže hrubá vrstva zinku ju chráni aj vonku. Oko má svetlosť 37 mm a vonkajší priemer 70 mm, golier pod okom má priemer 35 mm a driek so závitom meria od goliera 55 mm.

Použitie

Skrutku zaskrutkujte celou dĺžkou drieku, aby golier dosadol na podklad celou plochou; šesťhran na kľúč nemá, doťahuje sa za oko. Uvedená nosnosť platí pre ťah v osi skrutky, pri šikmom ťahu je únosnosť nižšia, preto ťah veďte čo najbližšie k osi. Do oka pripájajte šekle (reťazové svorky) alebo háky viazacích prostriedkov, vždy len v rámci nosnosti a nikdy na zdvíhanie osôb.

Časté otázky

Akú nosnosť má závesná skrutka M20?
Pracovná nosnosť (WLL) je 2,5 t pri zaťažení v osi závitu; väčší rozmer M24 má nosnosť 4 t.

Čo znamená pevnostná trieda 6.8 pri skrutke s okom?
Prvé číslo × 100 udáva pevnosť v ťahu 600 MPa a súčin oboch čísel × 10 medzu klzu 480 MPa.

Aký hlboký závitový otvor treba pre závesnú skrutku M20?
Otvor so závitom M20 musí pojať celý 55 mm dlhý driek, aby golier dosadol na podklad celou plochou.

Špecifikácia

Vlastnosti
Hrúbka	16,5 mm
Nosnosť	2,5 t
Vonkajší priemer	70 mm
Výška	76 mm
Priemer	M20
Dĺžka	55mm
Vnútorný priemer	37 mm
Typ hlavy	oko s golierom
Materiál	Oceľ
Povrchová úprava	Žiarový zinok
Pevnostná trieda	6.8
Hmotnosť	0,443 kg
